1.項目背景
位于浙江臺州的華能玉環電廠是華能集團旗下標桿型發電廠，于2008年也是榮獲了建設項目質量最高獎項--國家優質工程金質獎。但設備隨著時間推移，也是逐年受到老化磨損的考驗，華能玉環電廠現有4臺鍋爐發電，長期不間斷運行，他承受著高溫高壓的沖擊和腐蝕，同時隨著鍋爐的運行，壁體會產生膨脹形變，因此考慮到工廠整體安全，應用先進的物聯網監測技術就鍋爐的膨脹進行精準監測，7*24小時實時觀察膨脹度，超出限制及時報警并做相關處理。
2.系統方案

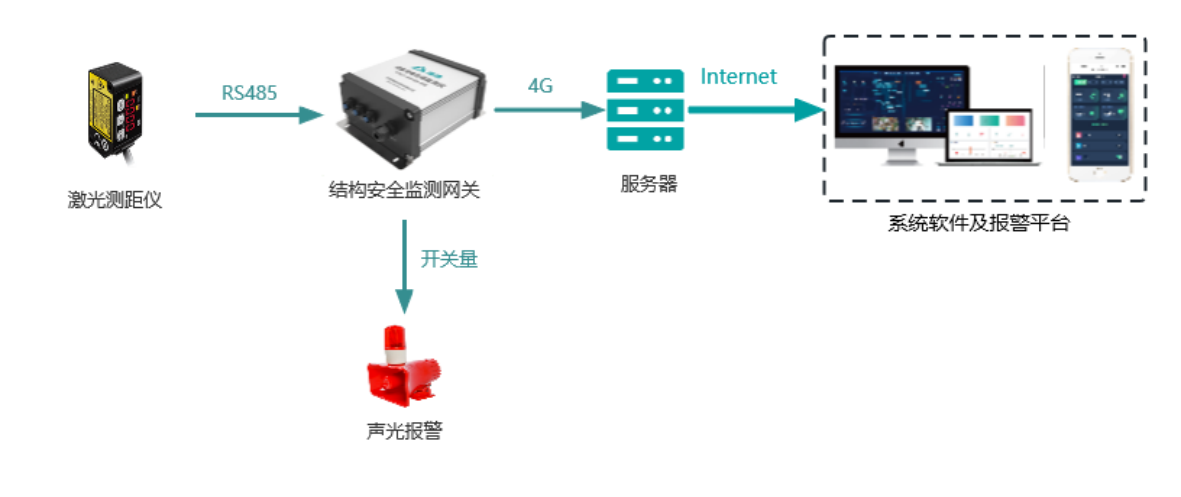

2.1系統框架
水冷壁膨脹在線監測系統由硬件部分和軟件平臺兩部分組成，其中硬件部分包括激光測距傳感器、智能網關、安裝固定附件、接線等組成。該系統主要由激光測距傳感器固定安裝監測到水冷壁的距離，通過水冷壁膨脹形變引起的距離差判定水冷壁安全程度將測量數據傳遞至網關并通過4G通信形式傳輸至平臺進行數據解析統計，系統整體具備遠程監測、位移的實時測量、位移越限報警、數據的存儲與遠傳、數據報表分析等功能。該系統具有設計安裝合理、位移測量準確、信號傳輸可靠、工作性能穩定、安全便攜等特性。
3.軟件系統平臺
l 系統架構
項目采用前后端完全分離的方式，前端通過瀏覽器或客戶端進行訪問，后端通過獨立服務進行部署，以接口的方式與前端進行交互。
l 服務端
開發語言：Java
開發框架：基于springboot的公司自研框架Jrsf
數據庫：MySql、MongoDB等數據庫
l 客戶端
開發語言：HTML/WPF
開發框架：VUE/WPF
l 功能清單：
平臺首頁 | - | 支持查看設備總安裝數量、在線數量、異常報警統計 |
賬號管理 | 用戶管理 | 支持自定義用戶賬號，不同角色分配不同賬號管理 |
角色管理 | 支持自定義角色，不同角色界面顯示不同，分權管理 | |
項目管理 | 項目管理 | 支持新增項目及現場并綁定管理人員，進行各區域分配管理 |
項目監控 | 支持查看各監測設備分布的區域，點擊查看地圖位置 | |
設備管理 | 網關管理 | 支持自定義新增網關，對現場各網關進行管理 |
傳感器管理 | 支持管理不同區域的激光測距儀，進行數據解析處理 | |
控制管理 | 支持新增遠程控制，可以實現遠程控制設備啟動關閉 | |
參數管理 | 協議管理 | 支持自定義解析數據，對傳感器數據進行解析 |
報警管理 | 傳感器報警 | 支持傳感器越限報警，后臺支持歷史報警數據查詢導出 |
網關報警 | 支持網關離線后臺報警提醒，支持歷史數據查詢導出 | |
統計分析 | 實時數據 | 支持實時查看各監測點位的距離 |
歷史測值 | 支持歷史曲線查看各監測點位歷史數據，支持對比比較監測數據，支持歷史數據導出 | |
移動微信端 | - | 支持微信端查看設備接入實況圖，異常報警信息及時推送 |
3.1平臺圖片
系統截圖

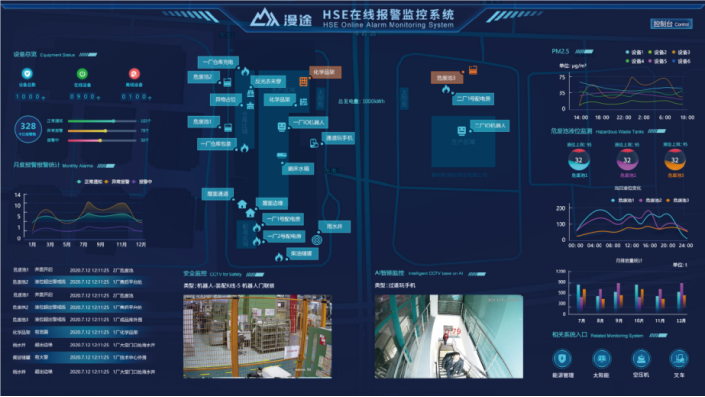

數據看板

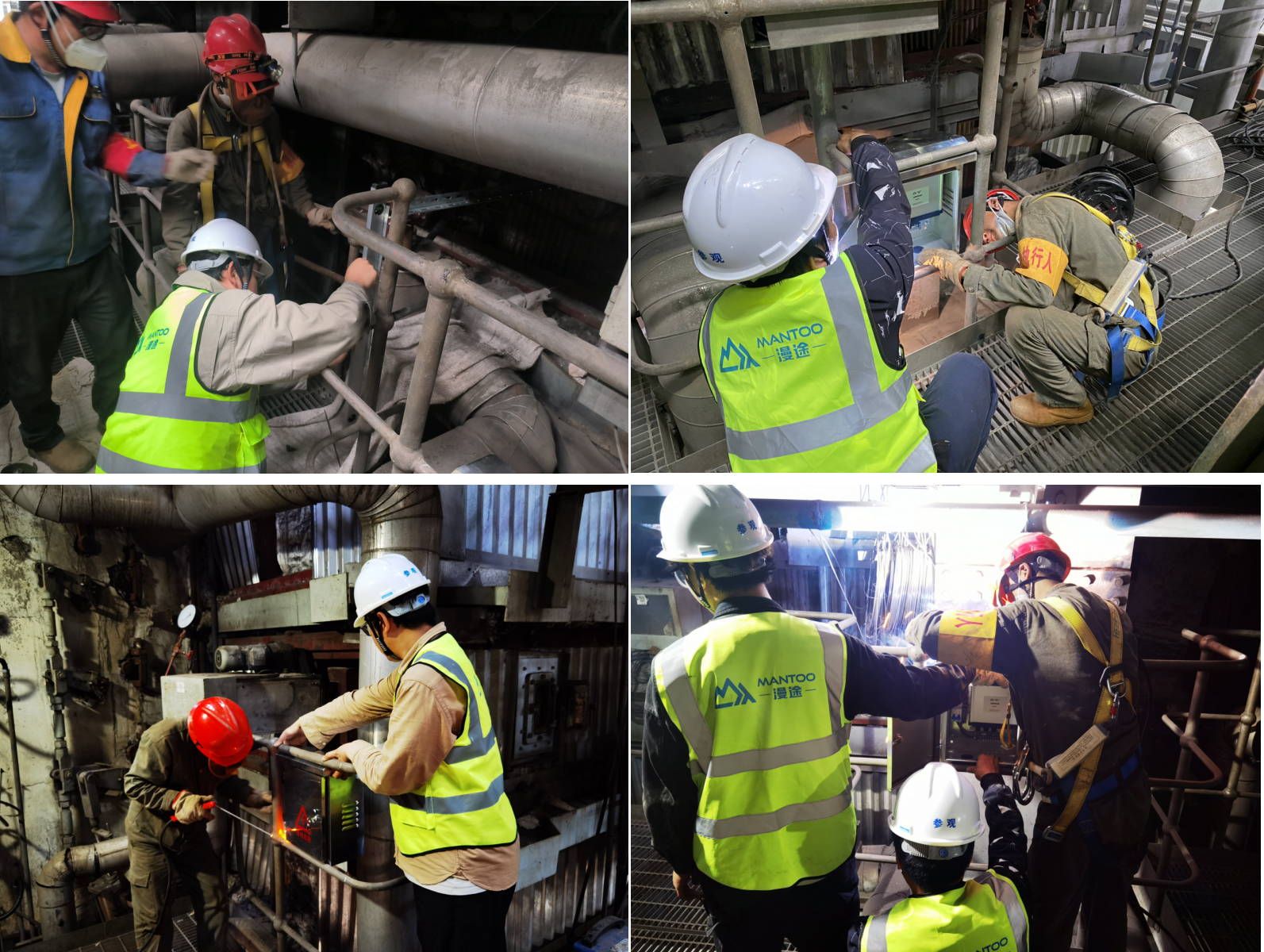

4.現場圖片
5.方案價值
利用物聯網技術實現了對水冷壁膨脹的實時監測
提升企業信息化程度和智慧化能力
對設備形成了統一的監測標準規范
監測記錄信息化為后續維護調整提供了決策資料
