1.項目背景
伴隨著我國市場經濟的不斷發展，尤其在智能制造行業取得的突飛猛進的成就，目前智能機械設備在各個領域的使用也是越來越多。但是，由于機械設備屬于大型精密工業產品，成本高昂，因此一旦售賣使用后，其維護成本也是非常高昂。

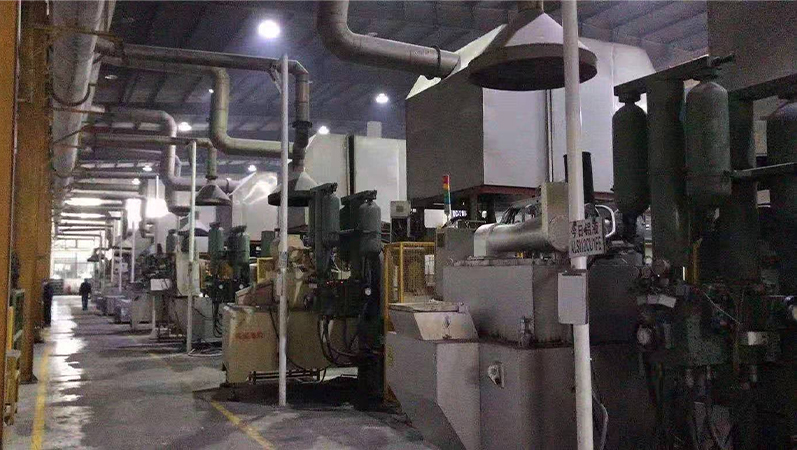

南京俊東機器人專業生產制造工業噴涂機器人設備，其客戶領域覆蓋全國主要工業發達地區，但由于其設備存在長期使用導致機械老化及操作工在使用機械設備時操作不當引起的設備故障導致頻繁存在維護問題不能夠被及時發現解決，因此使用漫途自研設備遠程運維系統實時監測機器人的各種數據，保障設備運行正常及客戶的生產效益。
2.系統方案

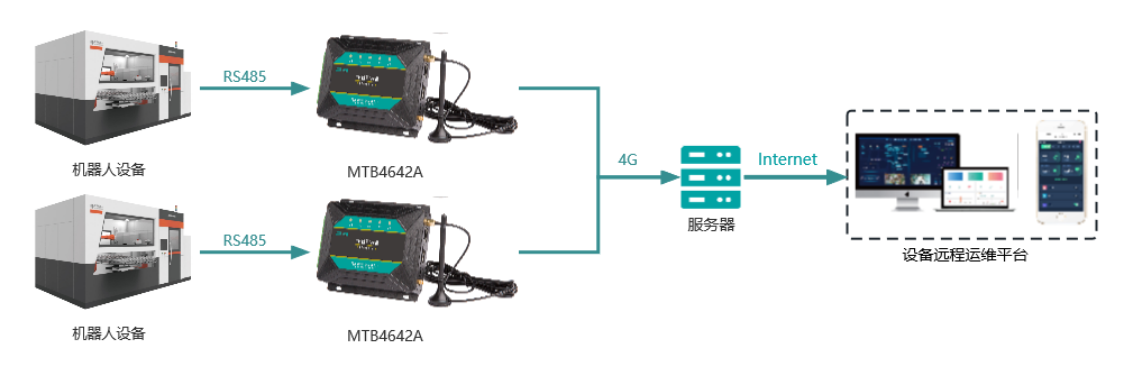

2.1系統框架
設備遠程運維監測系統主要用于監測設備的實時狀態，開啟關閉其運行狀態，本系統通過MTB4642A以RS485通信的方式與機器人連接，從機器人系統中讀取設備的運行狀態、工作模式、成品監測、待機位置、取件方式、各軸速度、負載狀態、報警狀態等，并將數據以4G的方式上傳至設備遠程運維監測平臺，進行24小時不間斷的機器人狀態監測，協助工廠順利解決傳統設備維護所面臨的各種挑戰，在降低監測成本的情況下提高了設備有效運行能力，平臺提供實時在線監測、數據異常報警、設備狀態遠程開閉及微信推送等多種功能服務。
2.2系統選型硬件
序號 | 設備名稱及型號 | 技術參數 | 數量 | 備注 |
1 | MTB4642A | 無線模塊：工業級無線模塊4G全網通版（移動聯通電信2G/3G/4G）； 發射功率：<23dbm；接收靈敏度：<-94dbm； 傳輸協議：TCP、MQTT； LAN接口：1個10/100M以太網口（RJ45插座），內置1.5KV電磁隔離保護； 串口：1路485接口，內置15KV ESD保護；1路usb接口； I/O口：2路DI（濕接點5~24V）；2路DO（AC250V/5A、DC30V/5A）、2路AI（精度：優于0.1%）； 指示燈：具有電源、通信及設備在線運行指示燈； 天線接口：標準SMA陰頭天線接口，特性阻抗50歐； SIM卡接口：標準抽屜式用戶卡接口，支持1.8V/3VSIM卡，內置15KV ESD保護； 電源接口：DC電源座或接線柱，內置電源反向保護； 標準電源：DC 12V/2A、供電范圍DC 9V~24V； 功耗：待機狀態89.2mA@12V、通信狀態112.7mA@12V； 外形尺寸：13.5*12.1*3.5cm； 工作溫度：-25～85℃； 儲存濕度：5%～95% RH(無凝露)。 | 1 |
硬件產品選用MTB46-4-2A無線遠程測控終端是集數據智能采集、協議轉換、全網通/4G無線通信、數據處理轉發、本地存儲等功能于一體的高性能測控裝置，可以直接接入各種傳感器、標準變送器信號、儀表等輸出的模擬信號、電平信號、干觸點等?？梢詫?shí)現數據采集與遠程控制，支持本地自主決策及邏輯配置，支持協議自定義，匹配多應用場景。
3.軟件系統平臺
l 系統架構
項目采用前后端完全分離的方式，前端通過瀏覽器或客戶端進行訪問，后端通過獨立服務進行部署，以接口的方式與前端進行交互。
l 服務端
開發語言：Java
開發框架：基于spring boot的公司自研框架Jrsf
數據庫：MySql、MongoDB等數據庫
l 客戶端
開發語言：HTML / WPF
開發框架：VUE/ WPF
功能清單
平臺首頁 | - | 支持查看設備總安裝數量、在線數量、異常報警統計 |
賬號管理 | 用戶管理 | 支持自定義用戶賬號，不同角色分配不同賬號管理 |
角色管理 | 支持自定義角色，不同角色界面顯示不同，分權管理 | |
項目管理 | 項目管理 | 支持新增項目及現場并綁定管理人員，進行各區域分配管理 |
項目監控 | 支持查看各監測設備分布的區域，點擊查看地圖位置 | |
設備管理 | 網關管理 | 支持自定義新增網關，對現場各機器人設備進行管理 |
傳感器管理 | 支持管理不同區域的機器人，進行數據解析處理 | |
控制管理 | 支持新增遠程控制，可以實現遠程控制設備啟動關閉 | |
參數管理 | 協議管理 | 支持自定義解析數據，對傳感器數據進行解析 |
報警管理 | 傳感器報警 | 支持傳感器越限報警，后臺支持歷史報警數據查詢導出 |
網關報警 | 支持網關離線后臺報警提醒，支持歷史數據查詢導出 | |
統計分析 | 實時數據 | 支持實時查看各監測點位的運行數據、待機位置、取件方式等數據 |
歷史測值 | 支持歷史曲線查看各監測點位歷史數據，支持對比比較監測數據，支持歷史數據導出 | |
移動微信端 | - | 支持微信端查看設備接入實況圖，異常報警信息及時推送 |

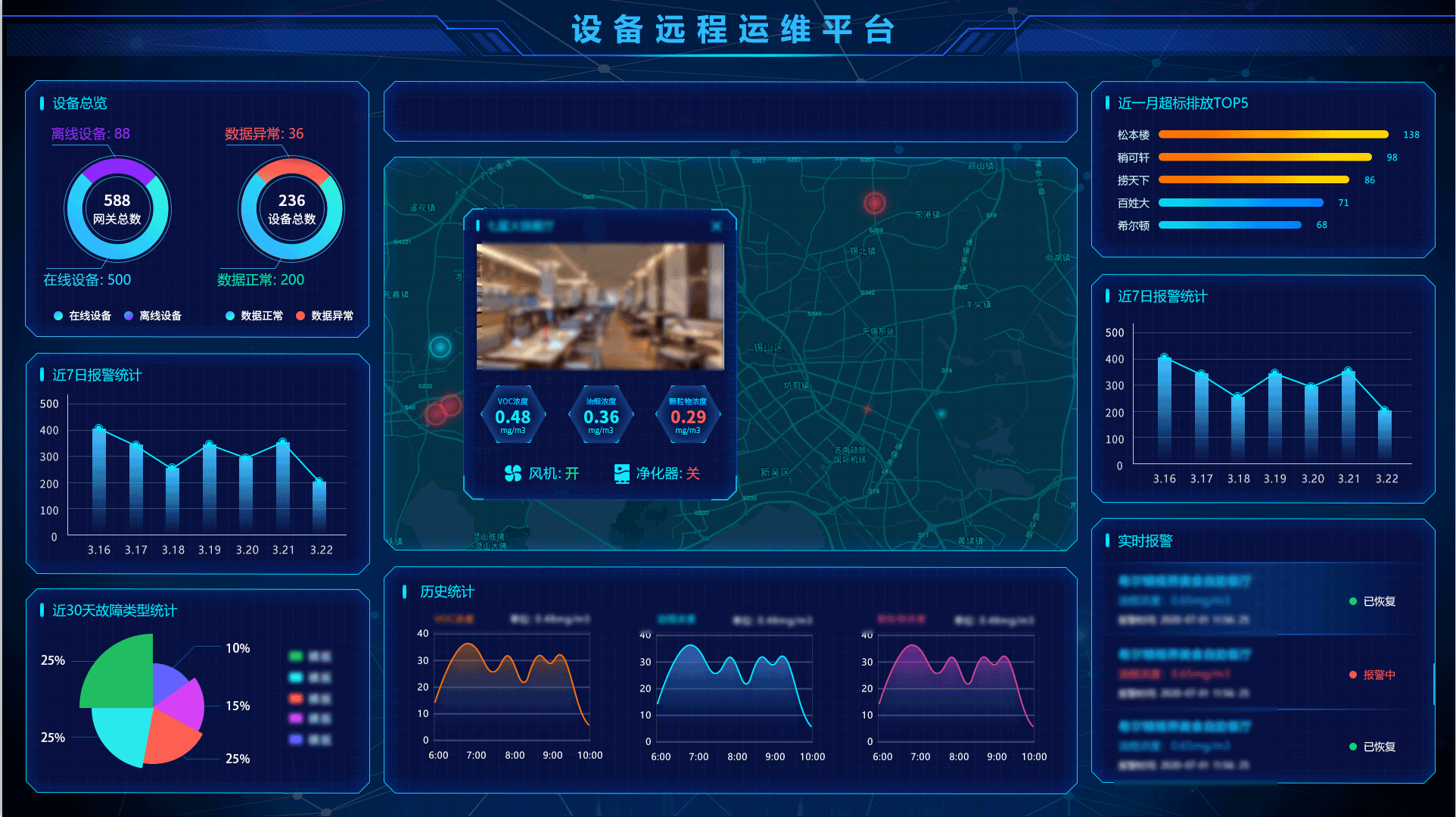

系統看板

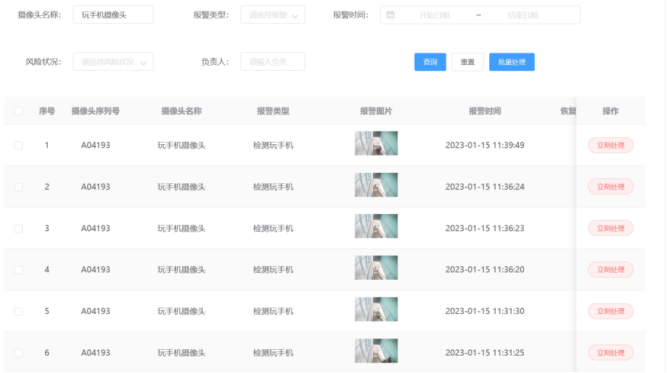

系統界面
4.系統優勢
(1) 兼容性強、擴展性高，新增硬件設備接入平臺無需開發。
(2) 持續升級開發更多政府報表自動上報功能。
(3) 軟件迭代可以免費進行系統升級。
(4) 支持私有化部署，數據安全可控。
(5) 多場景化、多角色分權管理，支持4級報警機制。
(6) 支持多平臺融合，多個政府業務系統統一登錄管理。
