接口說明

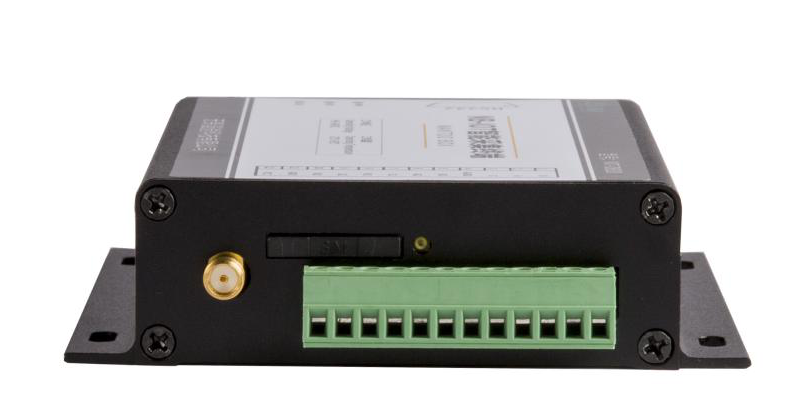

1、前端接口如下：

1）SIM卡槽：裝載SIM卡用

2）天線接口：連接2G天線

3）端子接口

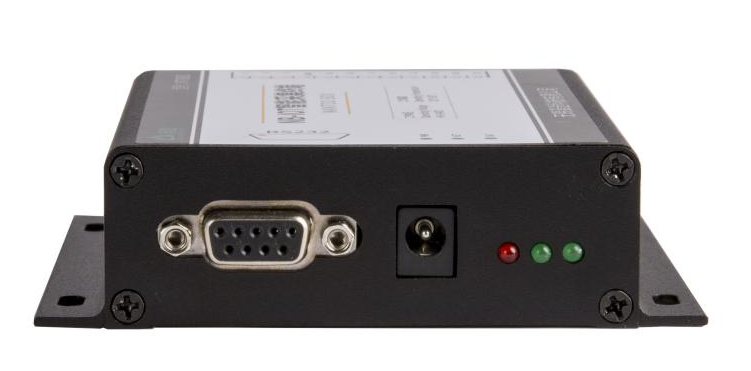

2、后端接口如下：

1）RS232接口：系統參數配置

2）電源接口：9~24V

3）電源指示燈：從左至右依次為PWR、NET、DAT指示燈

注意：

電源座子接口與接線柱VCC接口都可是設備電源接入口，所以只能將其中1個作為電源接入端。

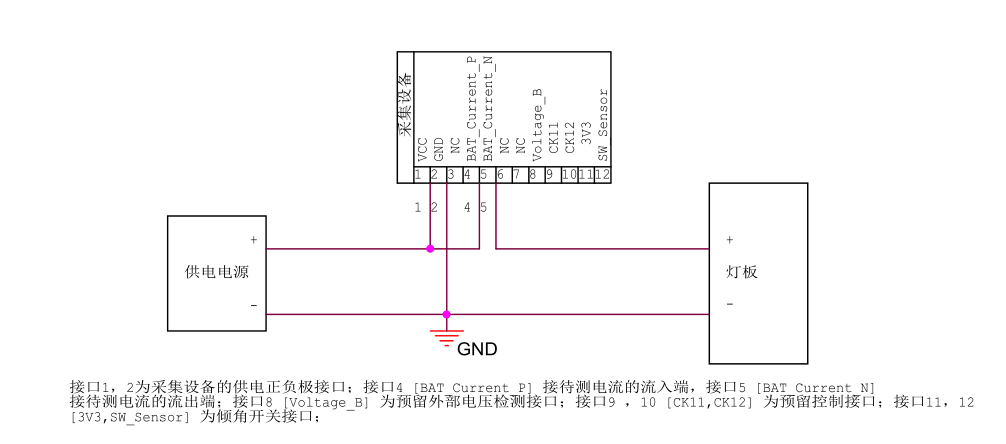

3、接口連接說明

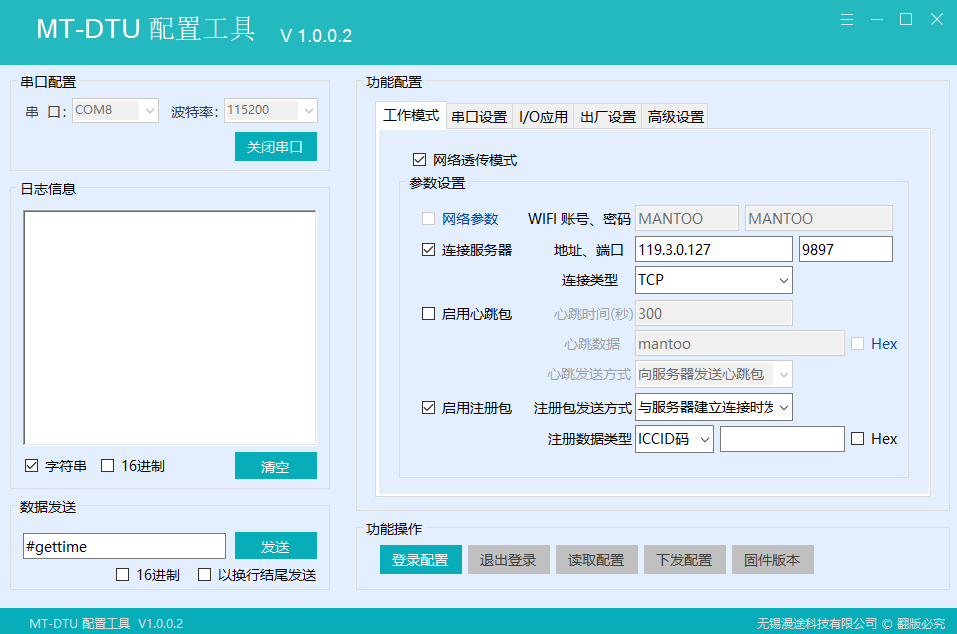

配置說明

一般步驟：打開串口 - 登陸配置 - 讀取配置 - 修改參數 - 下發配置

1）連接RS232到電腦；

2）打開配置工具和對應的COM口，接通電源；

勾選“連接服務器”，填入對應的參數。注冊包默認選擇CCID（SIM卡號）。

3）配置工具功能操作說明

4）如果有保存配置，重新上電時以保存的配置參數執行；

5）服務器地址可以是IP地址，也可以是域名。
