一、方案背景

近幾年來，隨著燃氣行業的快速發展，尤其天然氣管道化的普及，燃氣運行安全應當引起我們的高度重視，燃氣管道進入了千家萬戶，燃氣安全隱患逐漸增多，燃氣泄露、爆炸所引發的慘痛事故頻頻發生，燃氣安全管理任務日益繁重，加強燃氣安全運行管理勢在必行。

目前很多老舊樓宇內的燃氣管道由于建設及使用年限較長，管材質量與防腐層都已經受到了不同程度的老化，從而導致燃氣管道因受到外界壓力而發生斷裂、裂紋或因腐蝕而出現穿孔、銹蝕等嚴重問題，極易引起燃氣泄露爆炸事故。漫途通過物聯網安全監控手段推出一款燃氣管道在線監測系統，對老舊社區的管道、居民進氣管道進行24小時無人在線監管，泄露及時預警通知燃氣運維人員并主動關閉總閥門，為居民燃氣安全使用保駕護航。

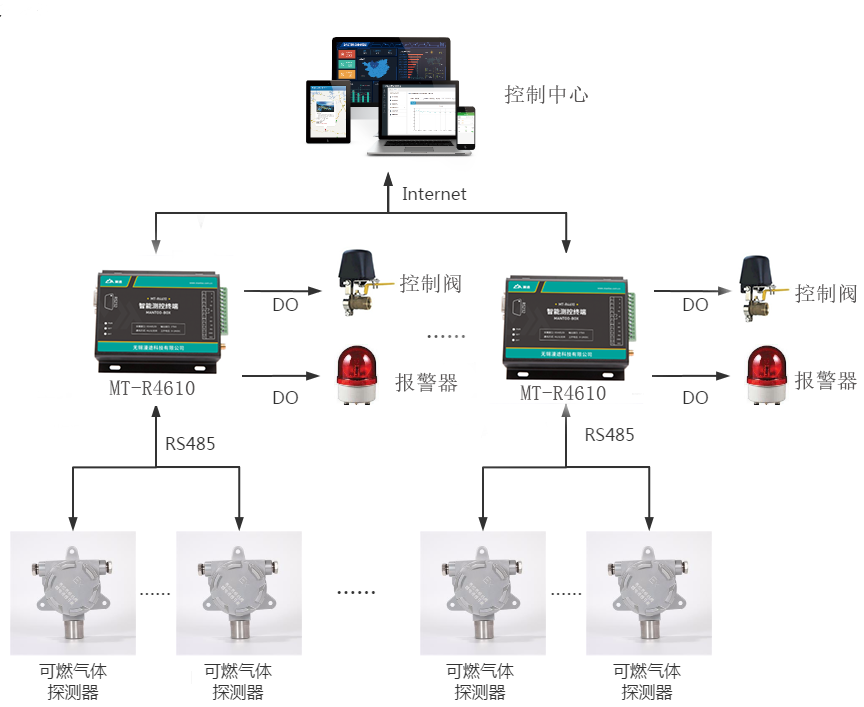

二、系統架構

本系統通過可燃氣體傳感器對燃氣管道、居民用氣管道進行實時采集，并通過4G網關將數據上傳服務器進行分析處理，當氣體濃度超過預警閾值時，報警器會發出聲光報警信號，以提醒采取人員疏散、關閉總閥門等安全措施，同時短信、郵件等方式及時通知燃氣公司運維人員到場檢查，及時預防事故發生，保障人員生命 安全。

▼硬件選型

(1)硬件設備：4G網關（MT-R4610）、可燃氣體探測器、報警器、燃氣機械控制閥；

(2)工作原理：4G網關將可燃氣體和NH3監測的數據上傳服務器進行數據分析處理，濃度超標聯動聲光報警通知，同時聯動機械閥門及時關閉燃氣通道；

(3)安裝方式：將傳感器通過485接口連接4G網關進行數據采集，4G網關繼電器接口連接報警器及機械閥門進行聯動控制。

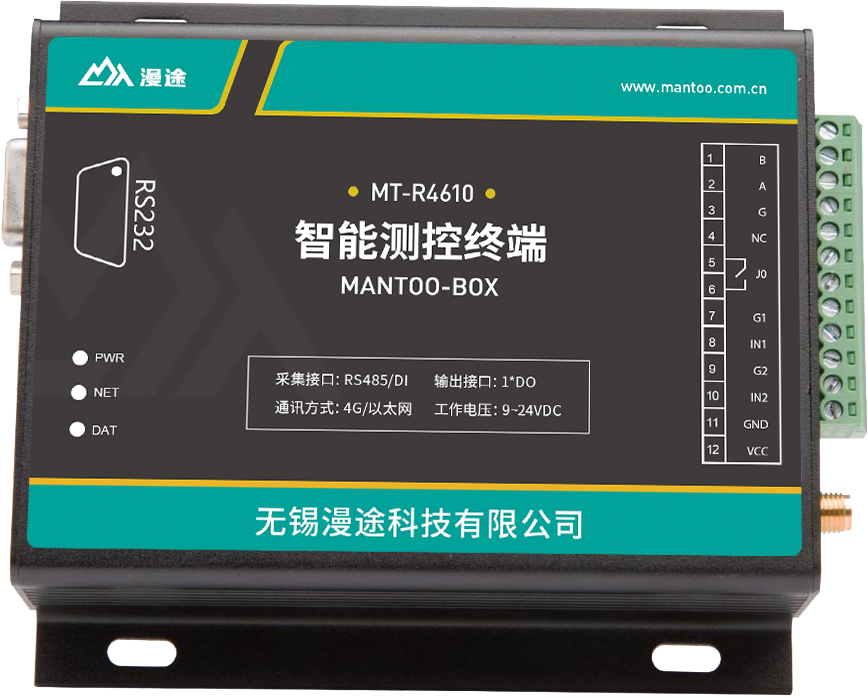

硬件介紹：

MT-R4610是集成了RS232/RS485 接口、開關量輸入、繼電器輸出、LAN口和無線數據通信于一體的高性能測控裝置，可以直接接入各種RS485傳感器、電平信號、干觸點等，是實施無線測控的智能終端設備。數據的存儲、周期和上報周期可以根據用戶環境的要求而調整。主要應用于工廠、室外監控箱等遠程測控領域。

三、系統功能

●實時監測：支持可燃氣體、有毒有害氣體實時數據采集，實時顯示氣體濃度；

●項目管理：支持多項目管理，同一個賬號管理多個用戶現場；

●報警管理：支持多級人員報警管理，根據報警等級不同以短信、微信、郵件等方式通知不同管理、維護人員；

●聯動控制：支持外部設備（排風扇、機械閥門等）聯動控制，當檢測到可燃氣體泄漏時，自動聯動報警器，并自動關閉管道閥門，防止氣體外泄引起爆炸事故；

●數據報表：對各設備的數據歷史數據、各類報警信息進行記錄，并支持導出；

●數據看板：支持大數據展示各監測點位的傳感器在線、報警數據情況；支持周報警折線圖表分析；異常監測點位進行回傳視頻查看；GIS地圖查看目前監測點位的地理分布位置，方便管理。

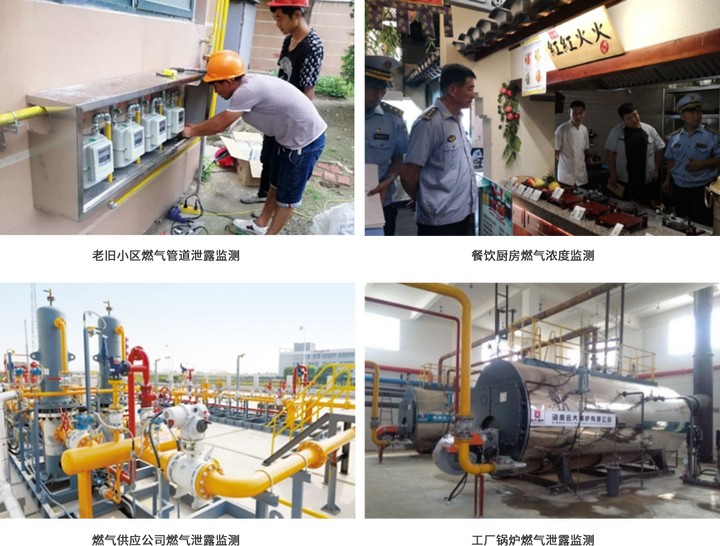

四、應用場景
