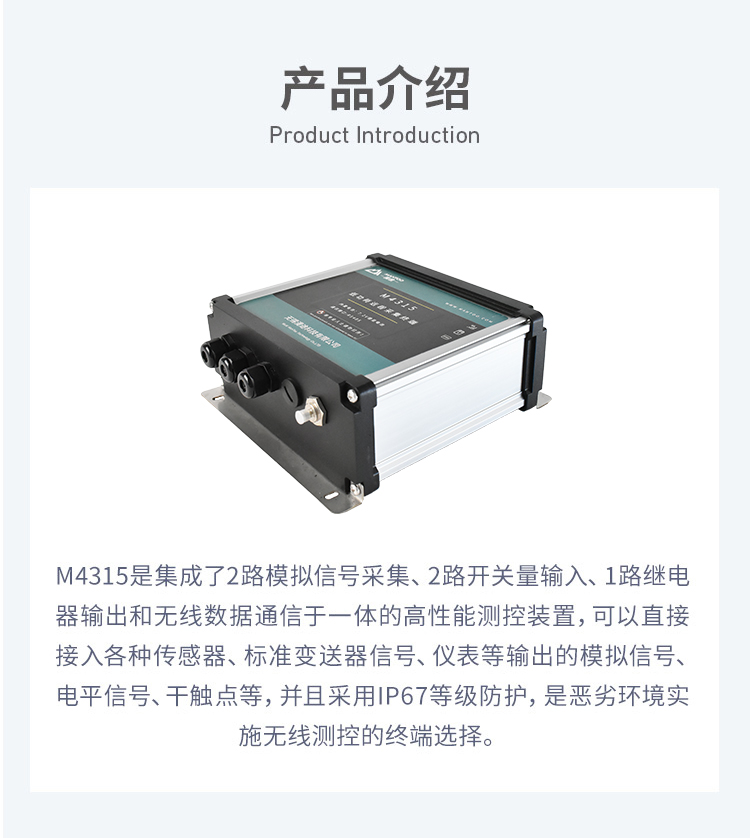

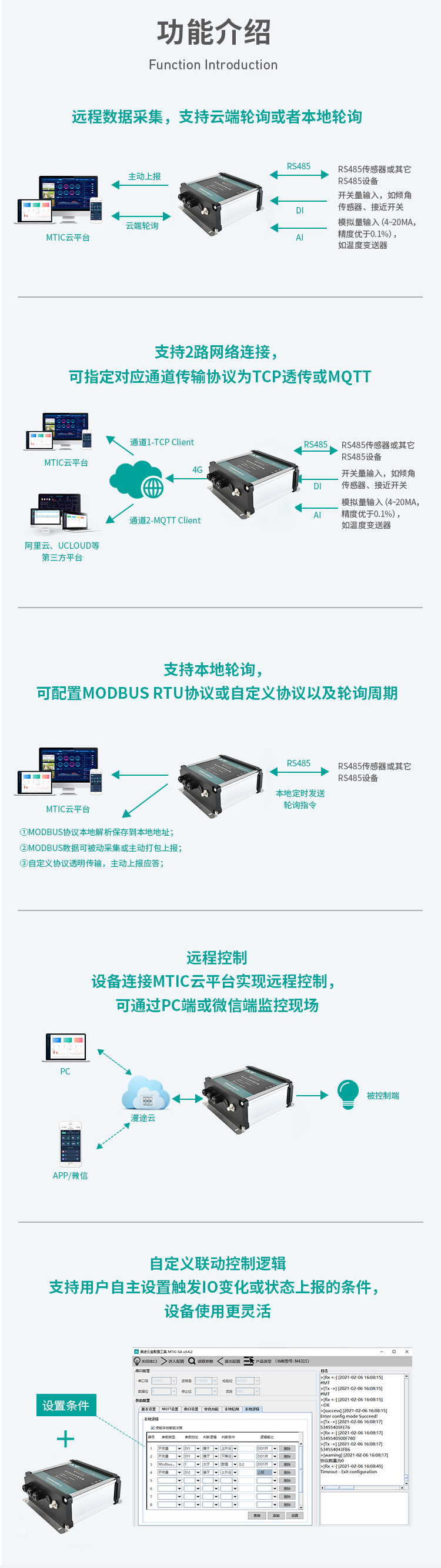

M4315是集成了2路模擬信號采集、2路開關量輸入、1路繼電器輸出和無線數據通信于一體的高性能測控裝置，可以直接接入各種傳感器、標準變送器信號、儀表等輸出的模擬信號、電平信號、干觸點等，并且采用IP67等級防護，是惡劣環境實施無線測控的終端選擇。

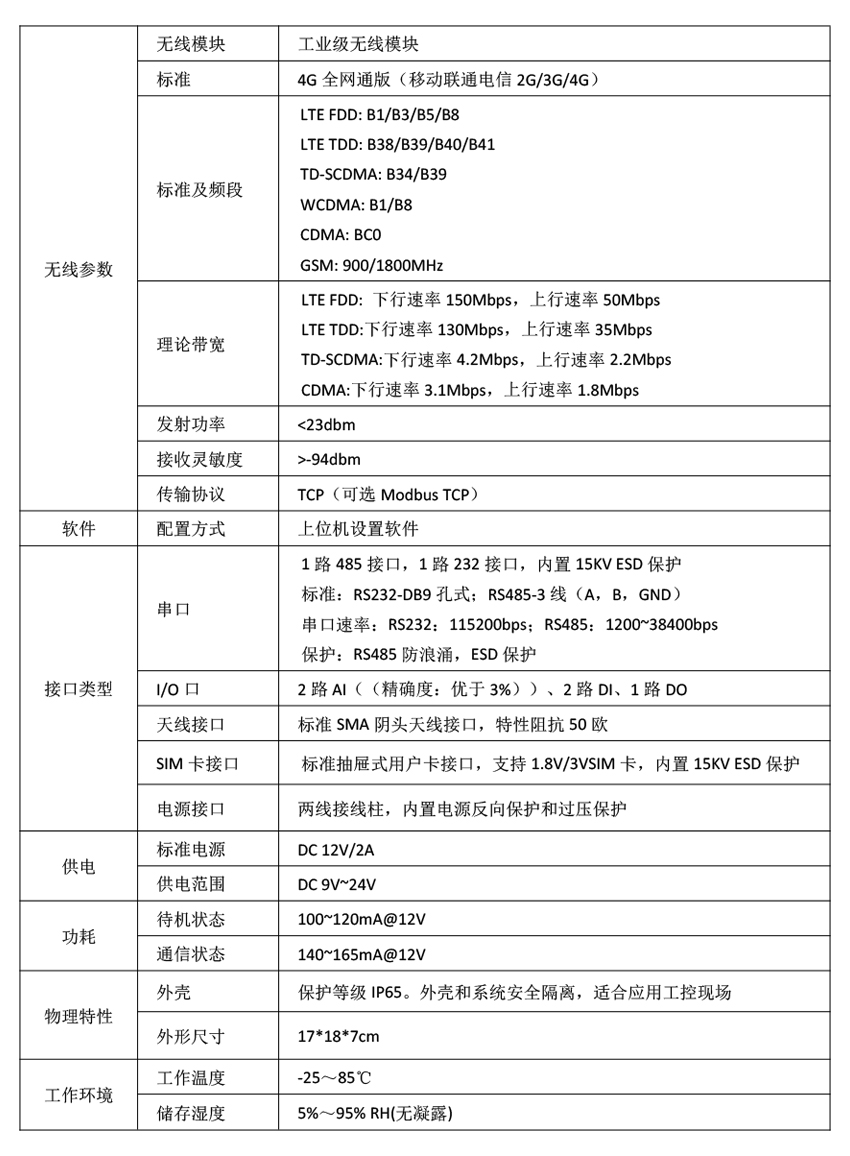

1） 天線接口：連接SMA天線
2） 電源接口9~24V（兩線）
GND | VCC |
電源負 | 電源正 |
3）RS485接口（四線1路）
B | A | GND | VCC |
RS485信號線B | RS485信號線A | 電源負 | 電源正 |
4）8P端子接口
CK | CK | DI_COM | IN2 | IN1 | AGND | AI2 | AI1 |
繼電器輸出端口 | 繼電器輸出端口 | 數字量公共地端 | 數字量2信號輸入正極 | 數字量1信號輸入正極 | 模擬地 | 模擬量接口2 | 模擬量接口1 |
注：
? 開關量輸出/繼電器參數：
觸電負載 | 觸點形式 | 最大切換電壓 | 最大切換電流 | 最大切換功率 |
125VAC 10A 250VAC 5A 30VDC 5A | 常開 | 250VAC/30VDC | 10A | 1250W |
? 開關量采集輸入：接入電壓范圍：3.3V~24V。如：接近開關

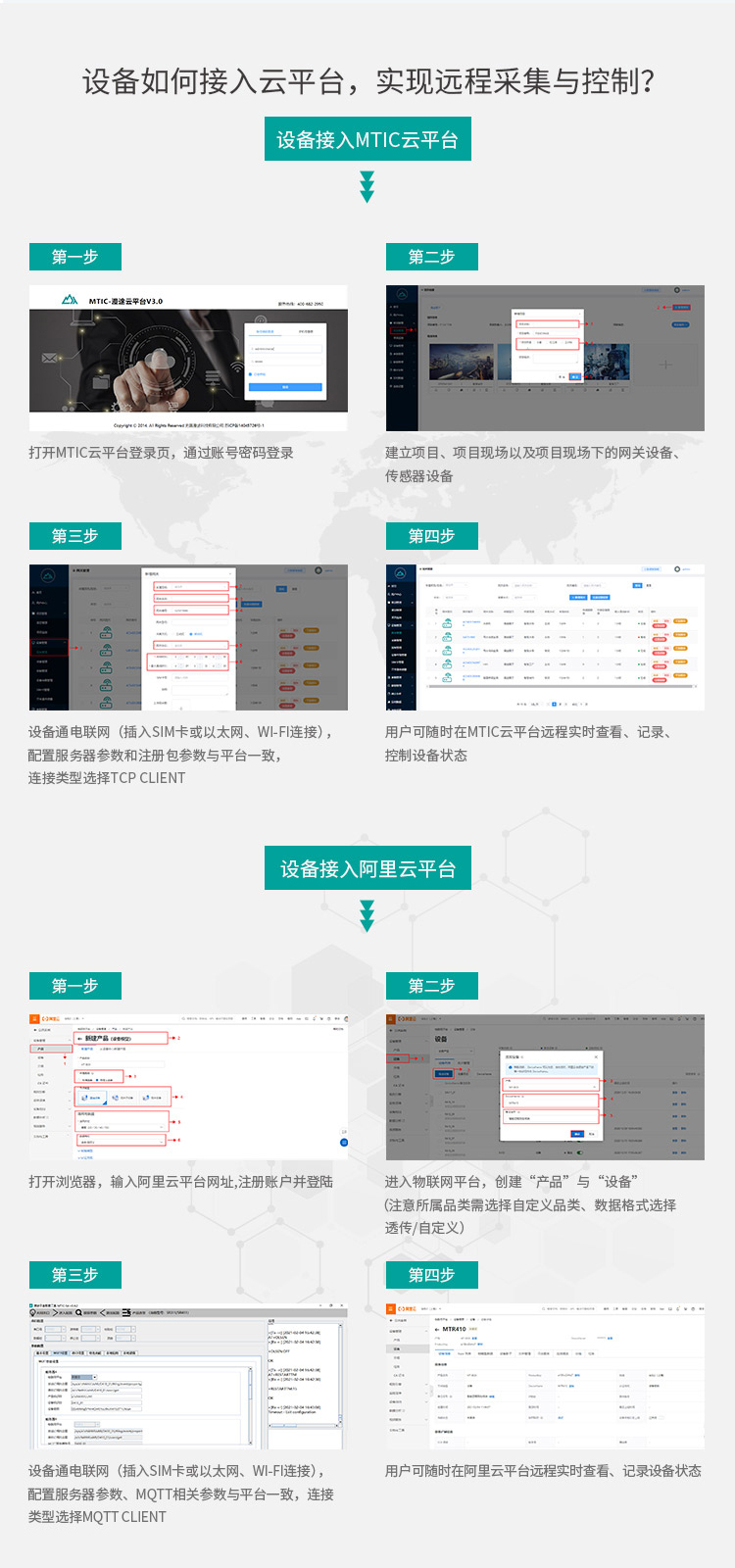

5）RS232接口：系統參數配置
名稱 | 下載 |
| 規格書 | MT-M4315遠程在線測控終端規格書 |
| 說明書 | M3314/M4315使用說明書 |
| 配置工具 | DTU參數配置工具 |
