建設背景

我國大多數灌區的閘門控制管理、水流量管理、信息化管理等工作還處在人工管理階段，管理效率較低。為提高灌區的管理效率和水平，各省都在大力推行灌區信息化管理建設，可用于灌區閘門及水位等參數的自動測量、存儲、分析和調節，從而提高灌區水資源的利用效率。灌區閘門遠程控制系統專為灌區信息化管理而設計，是一款集閘門遠程控制、設備工況監測、渠道流量采集、圖像/視頻監控等功能于一體的智能化設備。

 該系統通過GPRS/4G無線傳輸?shù)姆绞綄?shí)現對用水流量、水位、閘門狀態進行監測，遠程控制現場閘門的開閉。并對已測知數據進行存儲整理，為客戶的后期各種工作提供可靠的數據支持。本系統能夠大大提高取水及用水的管理效率，同時大幅度降低了管理成本。

系統架構

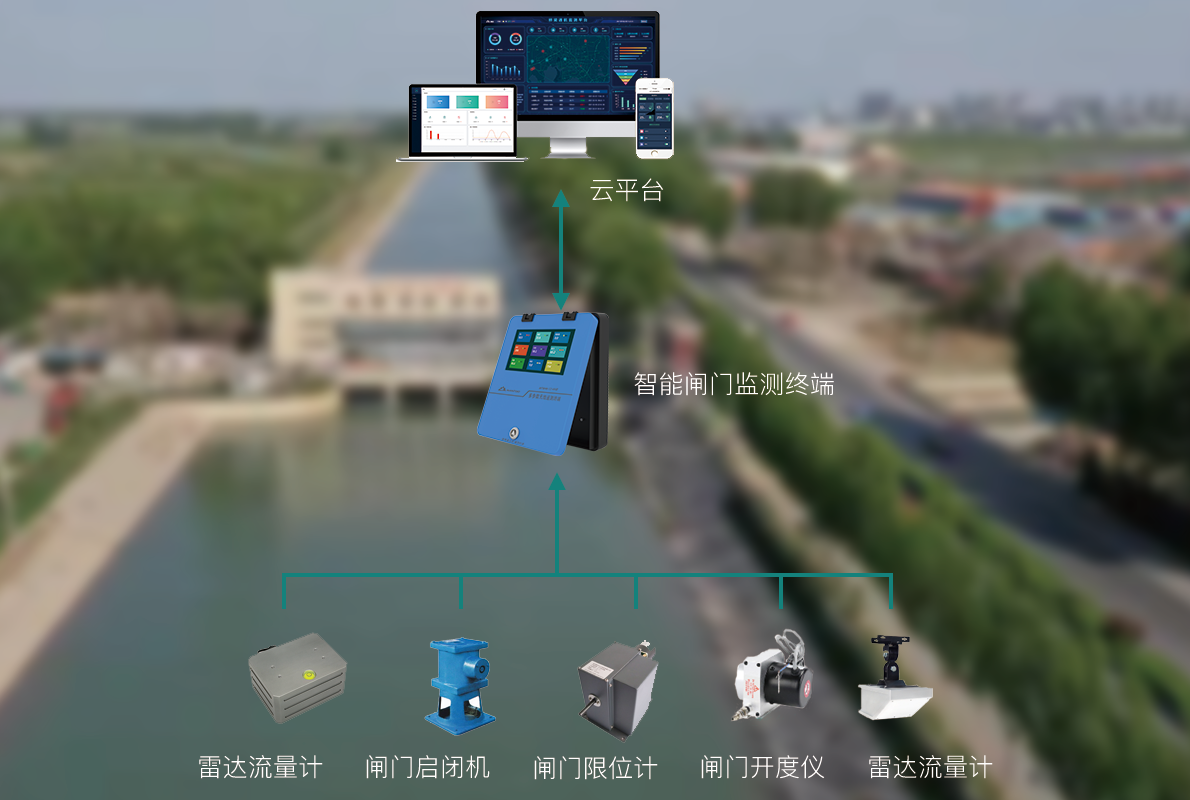

系統由設備層、控制層、通訊網絡和云平臺組成。設備層主要包括水位計、閘位計、閘門啟閉機、閘門限位開關等設備構成；控制層即智能閘門監測終端，主要實現數據采集和設備控制邏輯；通訊網絡有4G無線傳輸、有線等方式；云平臺包括云服務器、軟件平臺和手機APP等部分組成。

功能特點

※ 支持采集閘前閘后水位、閘位、荷重等參數，支持通過水力學原理自動換算流量；

※ 擴展能力強，可以根據需求擴展多路儀表接口、多路設備接口；

※ 支持采集設備電壓、電流、功率、電能等電力參數，且可以上傳云端進行監測和存儲；

※ 通訊方式靈活，支持4G全網通無線傳輸、有線寬帶上網、RS485輸出等通訊方式；

※ 柜體可以定制為室內型或戶外防雨型，可以選用碳鋼材質或304不銹鋼材質；

※ 7寸工業級觸摸屏顯示，支持就地操作設備、參數設置等；

※ 支持接入到云服務器軟件平臺，通過電腦網頁或手機APP實現遠程控制；

※ 控制模式豐富，可以根據工藝需求，實現手動、定時和自動控制。
