項目背景
《水利部辦公廳關于做好2022年取水監測計量體系建設有關工作的通知》指出：強化水資源剛性約束，嚴格取用水監管開展取水監測計量體系建設，全面提升取水監管基礎能力，推進農業灌溉“以電折水”樣本取水井計量設施建設，有條件地區開展“以電控水”取水井計量設施建設。
為此，新疆、河北等地積極響應，開展機井取水監測計量設施建設，以達到智能灌溉、節水灌溉、科學灌溉的目的。井電雙控/以電折水智能灌溉控制系統解決方案，并根據各省情況及項目要求，提供了3類用水計量控制方案，將井電雙控/以電折水機井灌溉控制器、智能閥控超聲水表成功應用到此類項目中，滿足了客戶多樣化的需求

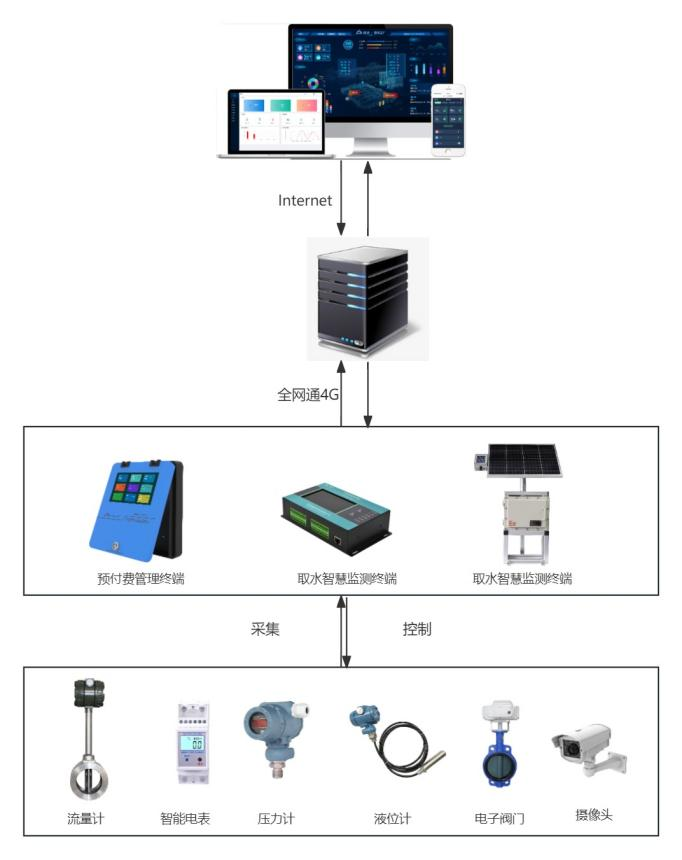

系統架構
監測站點結構
農業灌溉水量監測站點由流量、水位、電量、壓力四個采集傳感器，測控終端（RTU、及通信模塊)，供電系統及保護設施四大主要部件組成。站點結構主要采用分體式站點結構，即將采集傳感器設施與遙測終端機分開放置，需要配備設備箱、水井保護罩等相應設備。該類設備一般通過市電、太陽能+蓄電池等電源系統為遙測終端機供電，由于具備充電裝置，比較適用于發訊頻率較高的監測站點，對于現狀情況下平臺每小時傳送1個數據的要求適用性較高。同時，由于使用了市電、太陽能等供電設備，使得整個系統的防雷性能較差，因此需要配備防雷系統，對于多雷電天氣的地區，應增強防雷措施。
方案優勢
管理人員可在管理室內通過電腦遠程管控超量用水灌溉井:可以時監測到每眼灌溉井的工作狀態，對每眼井的用水情況出據周期性的報表資料:可以對安裝有水位監測設備的灌溉井出據周期性的水位變化統計報表資料可以通對每眼井智能取水卡內預存水量的控制，從而實現精確用水控制，真正做到作物要多少水給予多少水的精準灌溉。
以上的數據信息會通過數據采集模塊、4G 無線模塊、無線網絡及監控軟件傳輸水務局中心管理室的 LED 顯示屏上,同時電腦預設軟件會對數據進行分析、整理水資源管理部門提供準確有力的數據信息。
綜上所述，實現管理人員足不出戶，在管理室電腦及LED大屏上實時監測到項目區內每眼井是否在工作，本次的用水量及一定時期的統計數值，以及項目區內機井水位變化情況，實現高效節水科學用水。
方案特點
l 實現科學用水管理，高效節水。
l 建立專業的水資源管理平臺，統一管理農用泵房、灌溉用水信息。
l GIS地圖統一概覽，直觀顯示各區域用水情況
l 實施方式靈活，供電通訊方式多樣

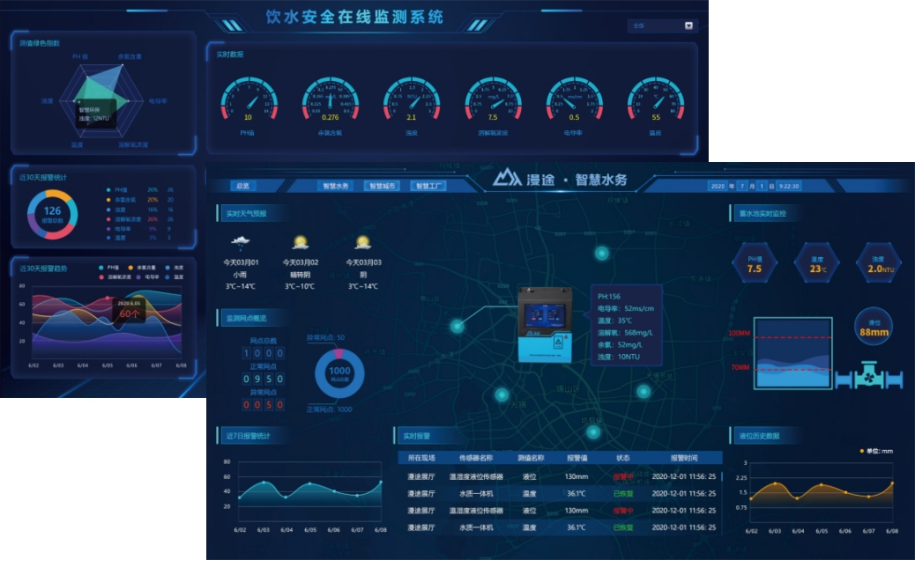

系統界面
