方案背景

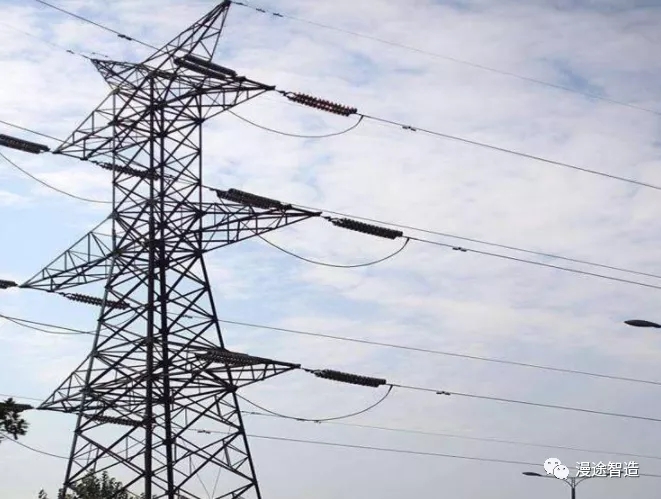

隨著電力建設的迅速發展，電網規模的不斷擴大，在復雜地形條件下的電網建設和設備維護工作越來越多。作為電力運輸紐帶的輸電線路具有分散性大、距離長、難以巡視等特點，因此對輸電線路本體及周邊環境以及氣象參數進行遠程監測成為一項迫切工作。輸電線路在線監測系統是智能電網輸電環節的重要組成部分，是實現輸電線路狀態運行、檢修管理、提升生產運行管理精益化水平的重要技術手段。

上海某智慧電網建設集成商與漫途合作共同建設了一套基于輸電線建設過程中的安全在線監測系統，通過物聯網無線傳輸技術、邊緣算法對輸電線建設過程的鐵塔的拉力、傾斜等進行實時在線監測，異常及時通知運維管理人員進行現場維護，確保建設過程的施工安全。

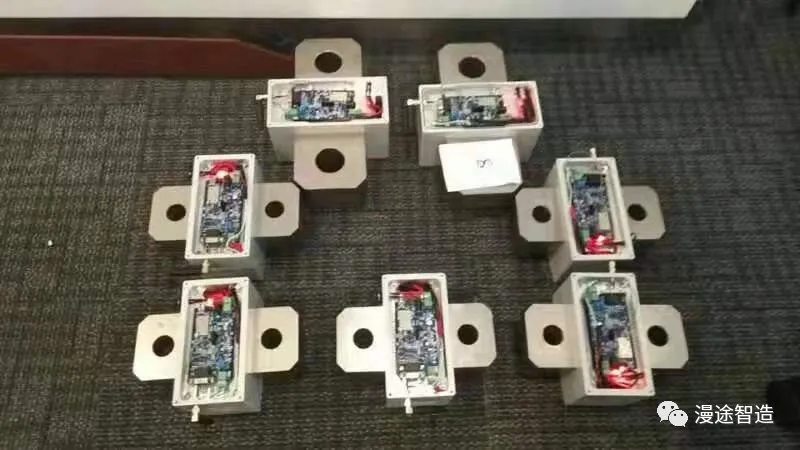

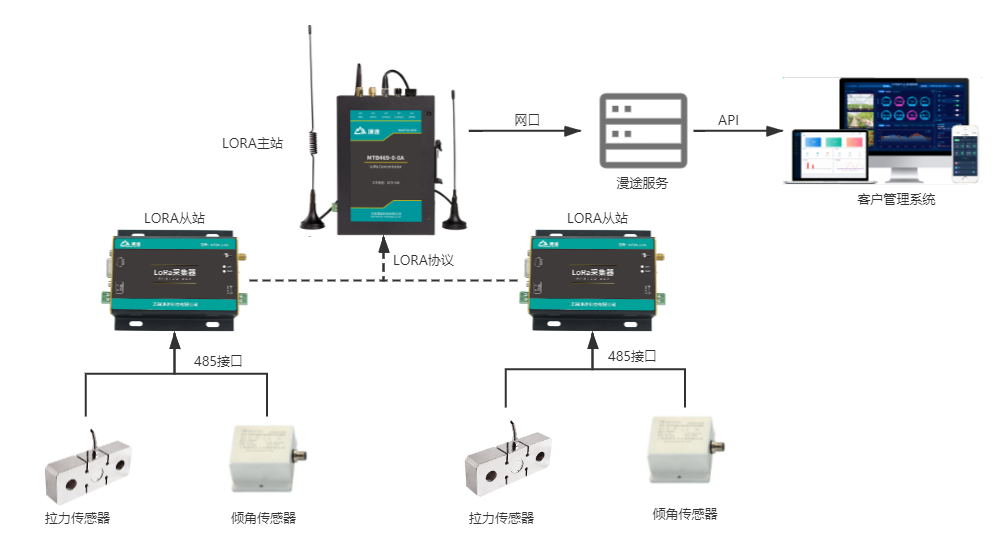

本系統通過傾角傳感器、拉力傳感器對鐵塔及輸電線實時傾斜度、拉力值進行監測，并通過組建LORA局域網進行數據組網傳輸，各從站將采集數據匯集主站網關一起發送至服務器端，漫途采用服務器邊緣計算(邊緣服務)后通過API接口發送至客戶管理平臺進行分析、處理，異常數據進行報警推送，運維人員及時現場確認，確保輸電線建設過程的安全把控，提高輸電線建設的安全性。

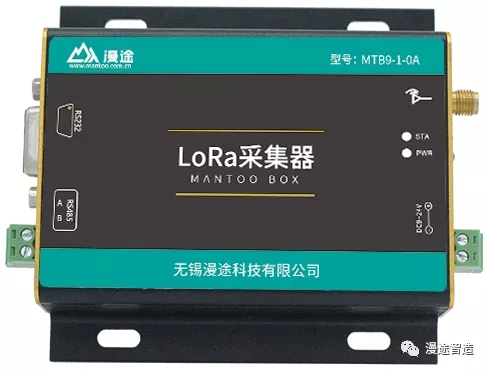

MTB9-1-0ALoRa采集器利用LoRa無線傳輸技術進行遠距離數據傳輸。采用高性能的工業級通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺，同時提供RS232和RS485接口，可直接連接串口設備，實現數據透明傳輸功能。數據的存儲、周期和上報周期可以根據用戶環境的要求而調整。

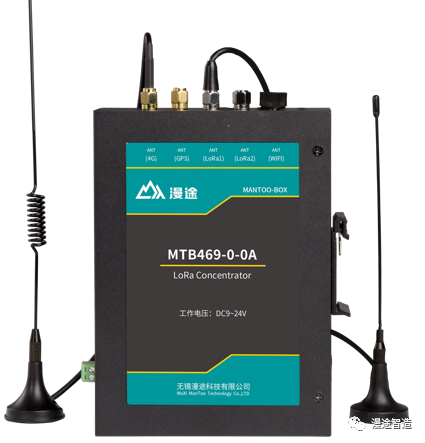

MTB469-0-0ALoRa無線通信基站，接入各類應用節點的LoRa終端，采集到的信息通過2G/4G或有線以太網方式傳送到云端服務器。該產品已廣泛應用于物聯網產業鏈中的M2M行業，如智能電網、智能交通、工業自動化、智能建筑、消防、公共安全環境保護、氣象、數字化醫療等。

實時監測：支持傾角值、輸電線拉力值實時數據采集，實時顯示;

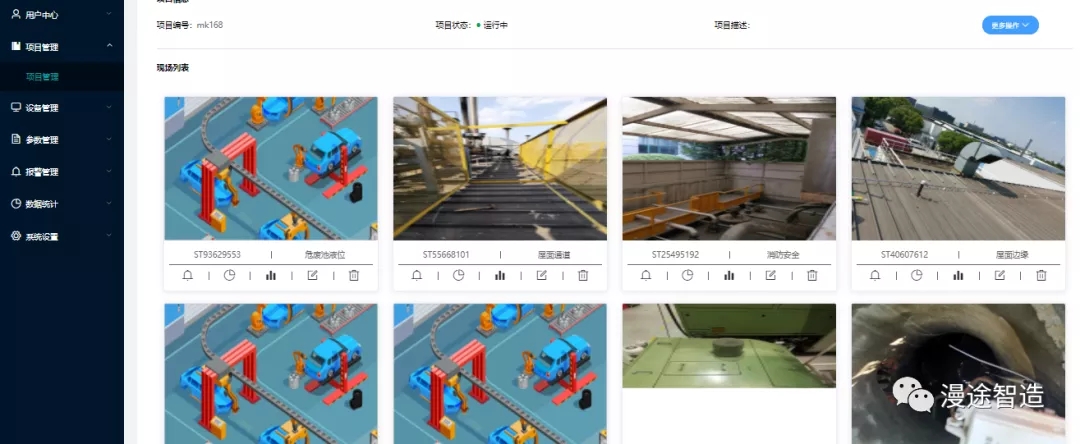

項目管理：支持多項目管理，同一個賬號管理多個用戶現場;

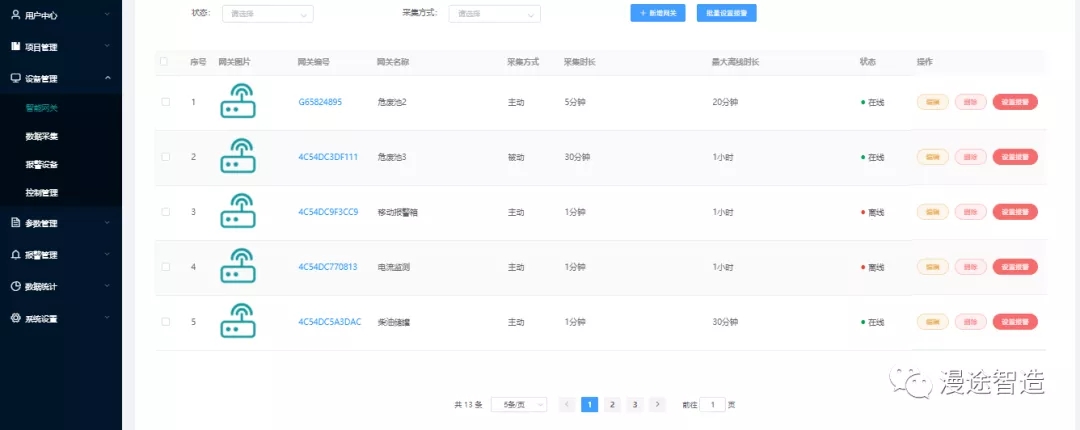

設備管理：支持LORA網關、傾角傳感器、拉力傳感器添加并完善參數配置;

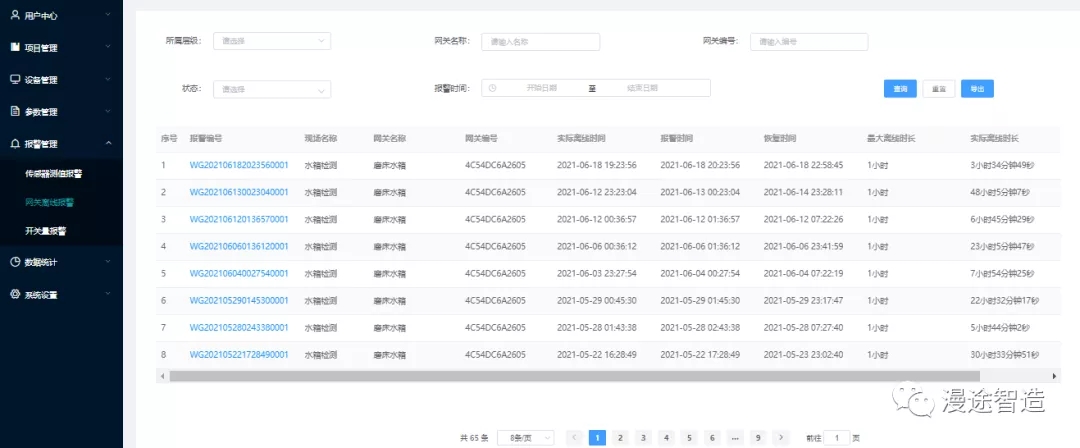

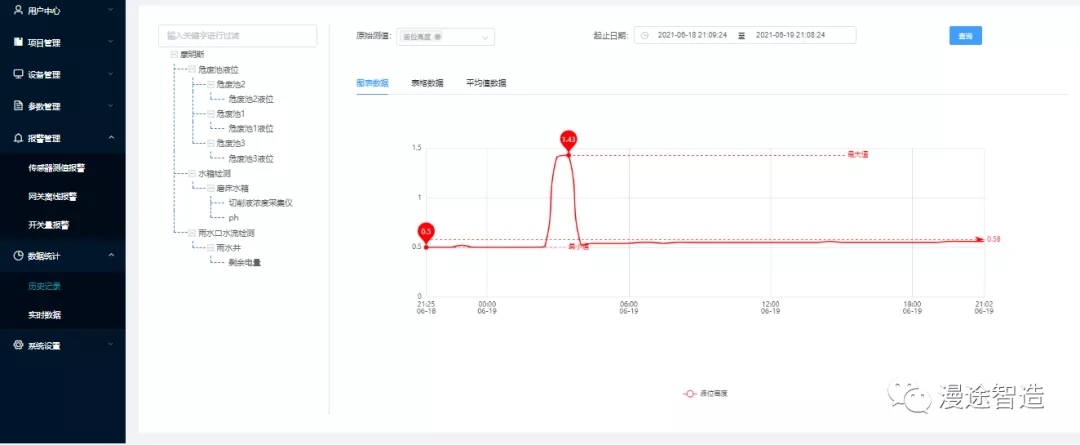

數據報表：支持查詢傾角、拉力傳感器采集歷史數據、報警信息記錄，并支持批量導出;

邊緣服務：通過邊緣服務對終端傳輸?shù)膫鞲衅鬟M(jìn)行過濾處理，并計算有效數據后發送至客戶平臺軟件;

數據轉發：支持傳感器傾角、拉力的數值通過API接口轉發傳至客戶平臺，進行數據分析、處理。
