一、項目背景
水源地保護工程對于維護水資源安全、預防水源污染、保持生態平衡以及促進社會、經濟和生態的可持續發展具有重要意義和價值。通過實施這一工程，可以確保居民和工業、農業用水的安全可靠，減少因水污染導致的經濟損失，提升生態環境質量，同時為國家和地區的經濟和社會發展提供有力保障，具有深遠的戰略意義。

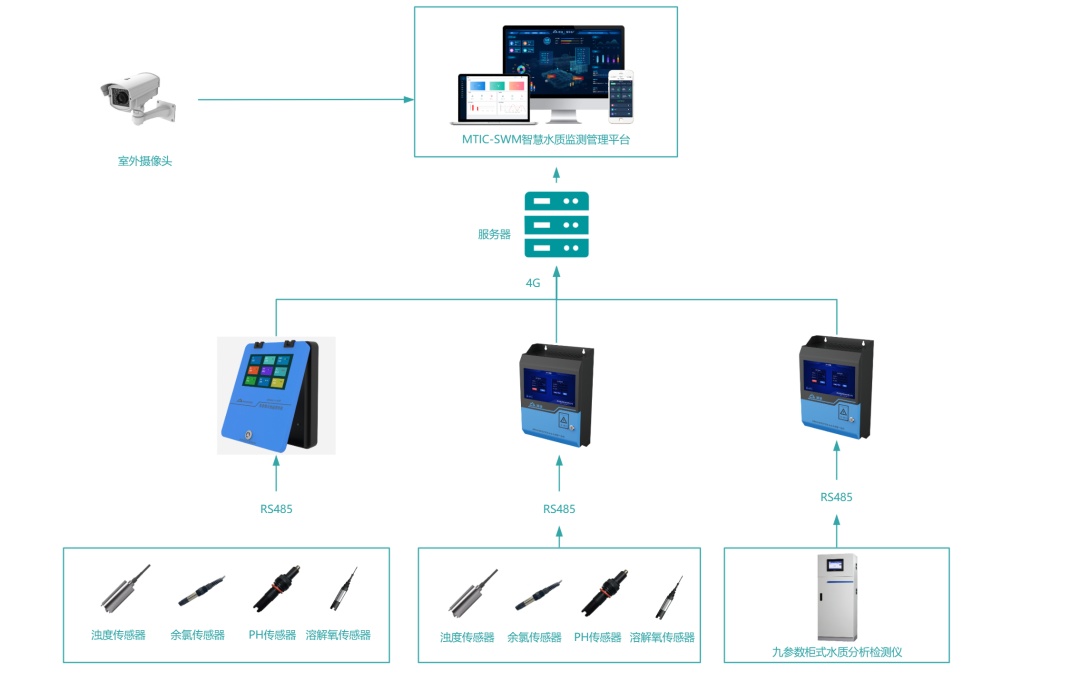

二、系統架構
三、硬件配置

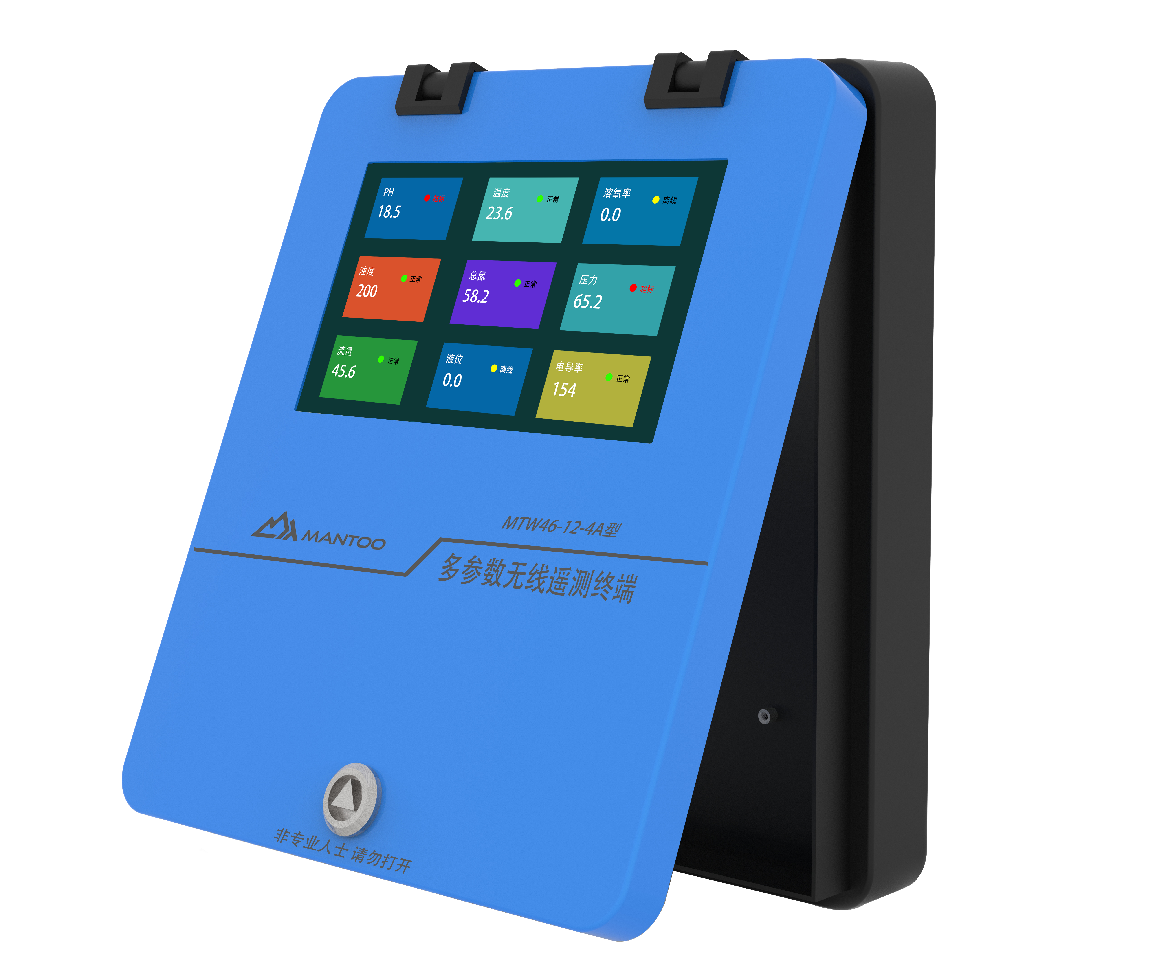

| 終端網關 | 多參數無線遙測終端MTW46-12-4A |
|
| 聯網方式 | 4G、以太網 | |
| 傳輸協議 | TCP、MQTT | |
| 應用協議 | 可支持《水文監測數據通信規約》SL651-2014、《水資源監測數據傳輸規約》SZY206-2016 及項目定制 | |
接口類型 | RS485 接口 2 路 | |
| I/O接口 | 4~20mA 模擬信號采集、開關信號采集、繼電器控制輸出（可擴展） | |
本地存儲 | 2MB Flash（可擴容到 16MB） | |
云端存儲 | 平臺支持歷史數據查詢 | |
| 顯示尺寸 | 7.0 寸觸摸屏 | |
| 安裝方式 | 壁掛式 |

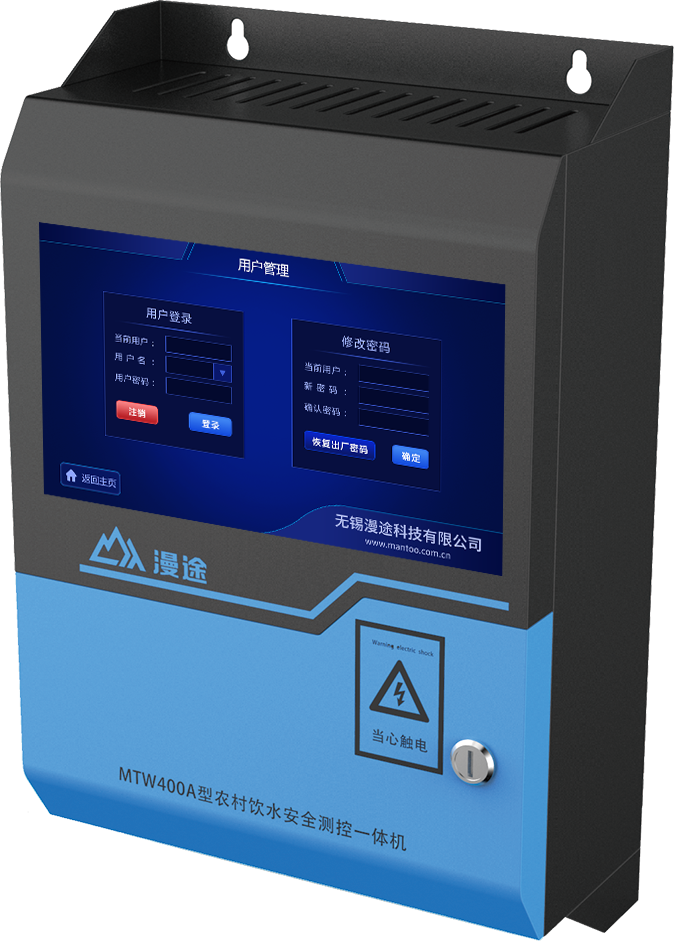

終端網關 | 農飲水安全測控終端MTW400A |
|
聯網方式 | 4G 或以太網 | |
傳輸協議 | TCP、MOTT,Modbus TCP | |
定位 | 基站定位、GPS 定位 | |
| 數據顯示 | 10.1 寸觸摸屏，分辨率 1024x600 | |
本地存儲 | 內置 8G～32 G（100 萬條數據），支持離線緩存，在線續存 | |
實時數據 | 支持 10 個采集數據顯示，參數名可設置，單位可設置 |
四、系統功能
角色權限管理：支持多級角色管理，多級報警規則配置，領導、管理、運維配置不同等級的報警推送信息；
多項目管理：支持同一個賬號管理多個監測項目點，方便管理；
實時顯示：支持建筑的PH、溶解氧、濁度、氨氮等狀態實時在線監測，異常推送消息通知；
數據分析：支持PH、溶解氧、濁度、氨氮的時段數據分析折線統計展示；
告警管理：數據越限告警，通過系統平臺、微信、短信、報警器等方式通知對應管理人員、運維人員。根據預警等級，采取不同的報警方式，結合相關責任單位及時
數字大屏展示：支持?jǐn)?shù)字大屏展示，矢量圖展示各個傳感器的位置分布；PH、溶解氧、濁度、氨氮實時數據及狀態顯示；異常消息大屏消息提醒；設備在線量實時統計；曲線分析各水質變化情況。
五、解決痛點
該系統實現了水源地保護的無人智能化監管，通過飲水安全測控一體機、多參數無線遙測終端對水源地的水質情況進行24小時不間斷采集并上報至云平臺。通過外部攝像頭設備，能夠?qū)λ吹厍闆r進行視頻抓拍。系統降低了水源地分散運維的難點、省去老舊采樣方式的繁瑣以及不穩定性。做到時采，時看。并且設備后期可根據需求加裝其他監測因素的傳感器。

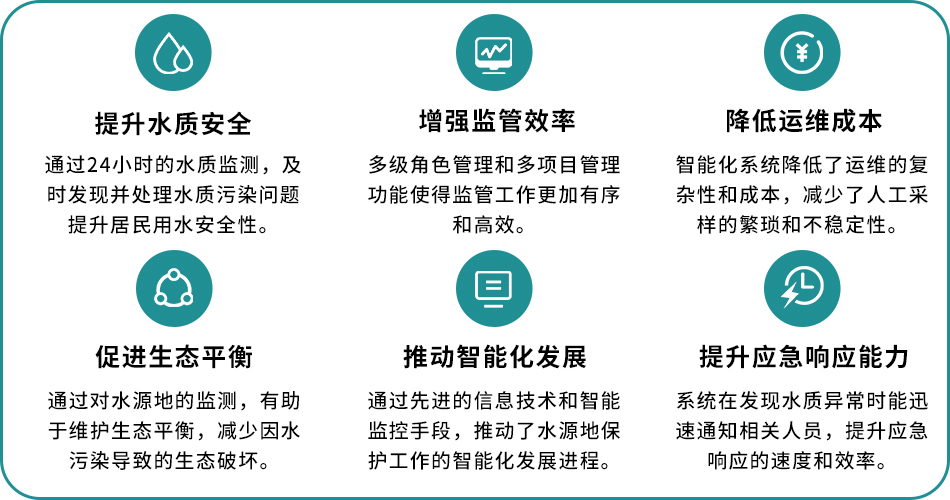

六、應用價值
七、現場圖片
