一、案例概述

蘇州某電器公司致力于生產和銷售電扶梯的配套變壓器，電抗器與其他電器部件，憑借著專業的生產技術，穩定可靠的質量，齊全的規格，完善的服務體系。已成為迅達(中國)電梯有限公司，上海新士達,通力電梯有限公司等知名電梯公司的供應商。目前該公司對應急電源質量越來越重視，本著對產品質量高度重視的原則，為了實現產品質量檢測的智能化和提升測試效率，漫途科技為其搭建電器器件智能測試平臺，具體功能如下：

1、變壓器測試：變壓器輸入輸出測試變壓器耐壓及絕緣測試，不滿足則系統界面提示測試異常，測值不對信息，可進行歷史事件追溯；

2、電感線圈測試：電感值在線測試。電感線圈耐壓絕緣測試，不滿足則系統界面提示測試異常，測值不對信息，可進行歷史事件追溯。

二、系統功能

1、員工管理：管理系統用戶，對系統用戶進行添加刪除等操作。

2、模板自定義設置：可以根據工廠需要測試的的器件型號，設置相應的模板，模板可以修改、刪除、新增功能，滿足現場產品多樣性測試

3、變壓器測試：可對變壓器進行輸入輸出測試、耐壓絕緣測試

4、電感線圈測試：可對電感值進行測試，電感線圈耐壓絕緣測試

5、歷史數據查詢：根據設備編號活批次號和測試時間對測試歷史數據進行查詢并可導出excel。

三、系統框架

四、軟件系統界面

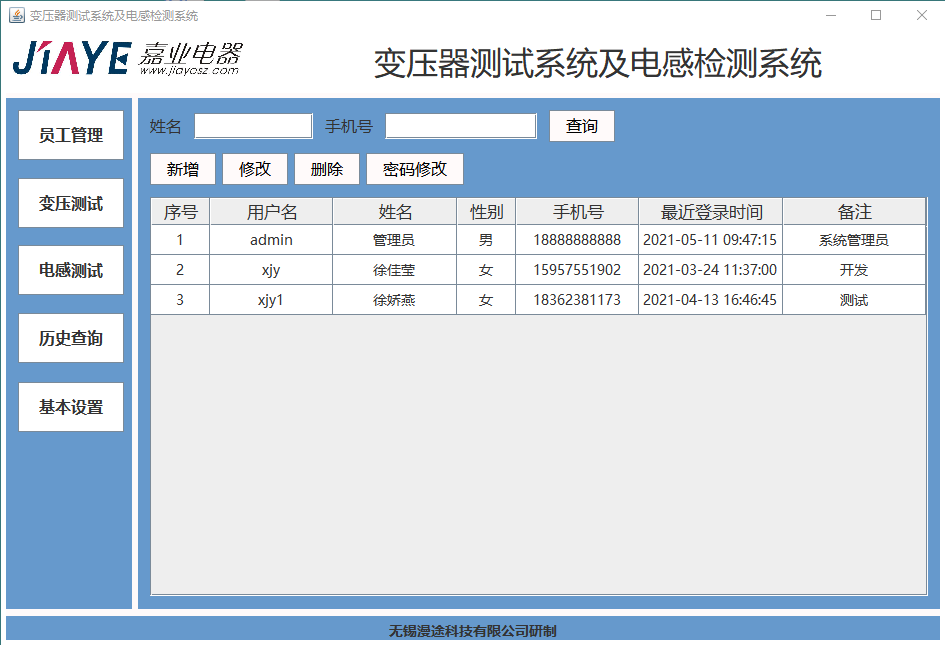

員工管理界面

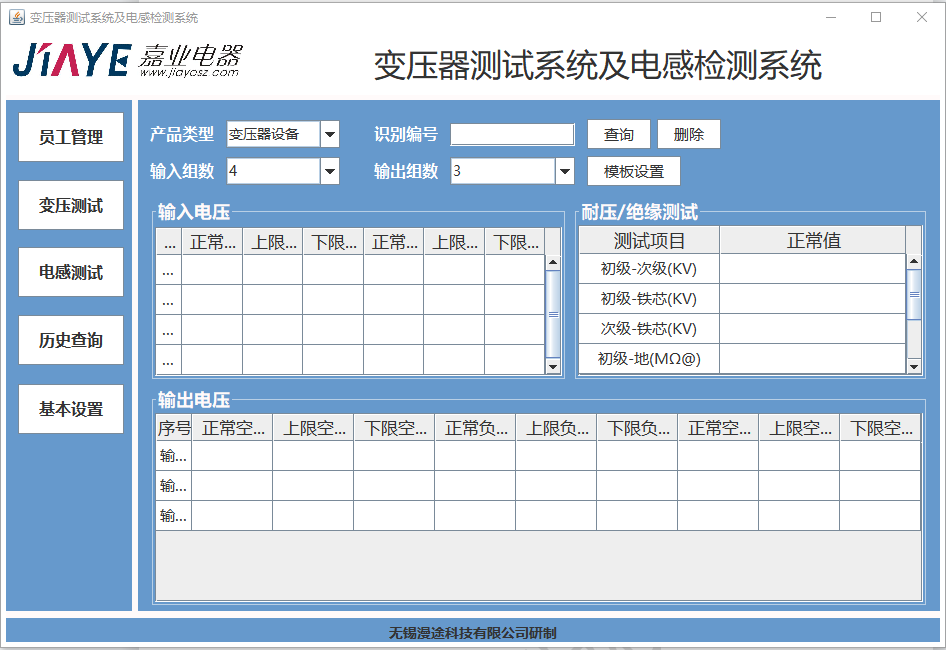

測試界面

模板設置界面

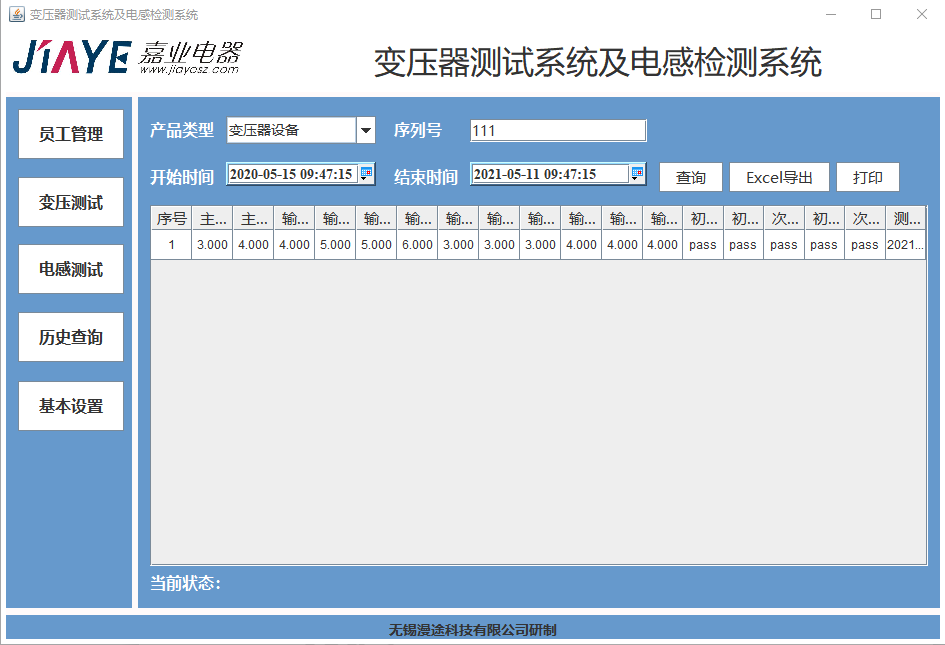

歷史查詢界面

五、硬件產品簡介

簡介：

MT-D610是一款雙串口服務器，是實現串口和以太網口之間數據雙向透明轉發的設備，采用 Cortex-M3 方案，支持 RS-232 和 RS-485 功能，但不能同時工作，用戶可設置所需串口功能。串口一側實現串口數據的透明傳輸，以太網口一側則是 TCP/IP 數據包，內部集成硬件 TCP/IP 協議棧，通過簡單設置即可指定工作細節。在系統中主要用于采集溫控表的溫度數據以及燃?xì)獗淼牧髁繑?shù)據并穩定上傳至現場服務器。

六、現場應用圖片

現場調試
