一、項目背景
通航凈高是涉及到船只安全通行和橋梁安全。根據《內河交通安全標志GB13851》等標準和規范的規定，為保障船舶和橋梁等過河建筑物自身的安全，設置實時通航凈空高度信息警告(或提示)標志是十分必要的。為了確保東閭大橋的通航安全，根據客戶要求無錫漫途科技自主研發了“橋梁通航凈高度監測系統”能夠?qū)崟r監測橋梁通航凈高，確保船只通航安全。系統物聯網技術為支撐，通過系統建設達到橋梁通航凈高監測自動化監測，減少由于橋梁凈高問題、水深問題導致的事故，動態及時準確了解通航凈高信息、以及是否符合當前航道等級，保證航道通航安全暢通，為異常情況的決策提供依據。加強對航道通航能力。
二、系統架構

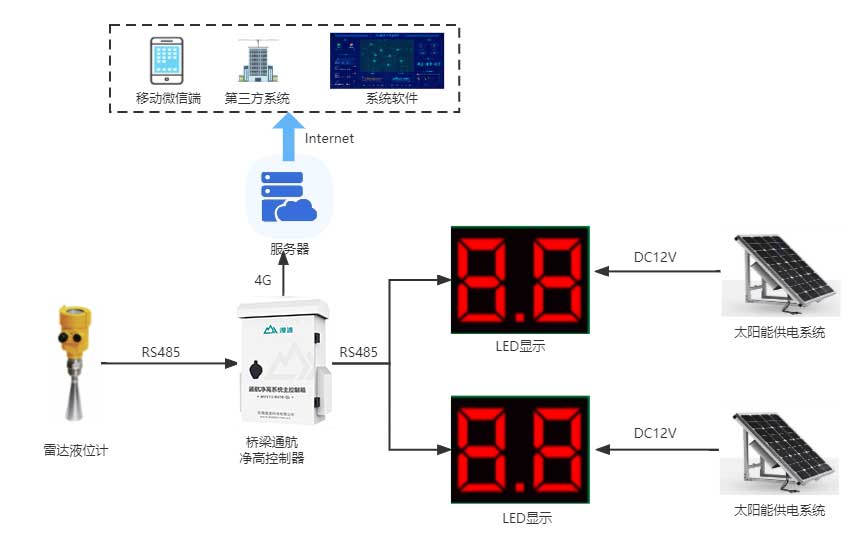

系統主要包含通航凈高監測和AIS糾偏主動預警兩部分組成。 通航凈高系統主要由雷達液位計、通航凈高主控制箱、通航凈高顯示屏、太陽能供電系統等部分組成。采用高精度雷達液位計實時采集橋梁的通航凈高，并經通航凈高主控制器邊緣處理后將凈高值實時推送值LED顯示屏進行本地化顯示，方便船只及時調整航行水位。糾偏主動預警采用AIS智能設備實時監測方圓3公里內輪船的位置、航向等信息，當出現偏航主動預警通過VHF廣播通知來船及時調整，同時將預警信息通過4G發送到云端進行存儲并推送相關管理人員，本地與云端相結合，切實保障通航安全。
三、硬件配置

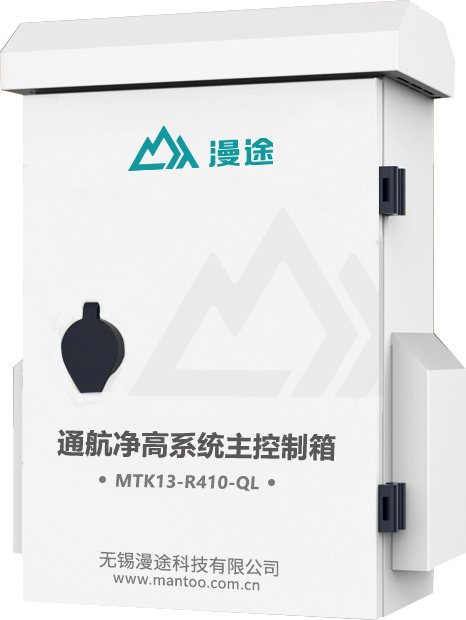

| 智能橋梁凈高采集控制器 | 功能 | ||
|---|---|---|---|
 | 傳輸方式 | 4g全網通/LOTA通訊方式 | 支持對多平臺進行同時數據發送 |
| 硬件接口 | 支持RS485 | 支持心跳及注冊包功能配置 | |
| 指示燈 | 電源、通訊、設備運行指示燈 | 支持自定義采集頻率 | |
| 天線接口 | 外接延長天線 | ||
| 通訊協議 | TCP | ||
| 配置方式 | 上位機配置軟件 | ||
| 工作電壓 | DC12V/2A | ||
| 供電范圍 | 9V~24V | ||
| 待機狀態 | 80~100mA@12V | ||
| 通信狀態 | 200~250mAV | ||
| 防水箱尺寸 | 500*400*180mm | ||

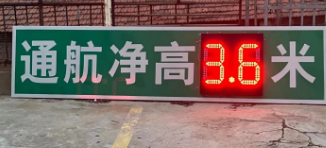

| 電子雷達液位傳感器 | 太陽能供電系統 | LED顯示標牌 |
|---|---|---|
|
|
|
| 高精度、高頻率、高防護等級、不銹鋼材質 | 陰雨天持續供電7天以上 | 低功耗LED,高亮度顯示 |

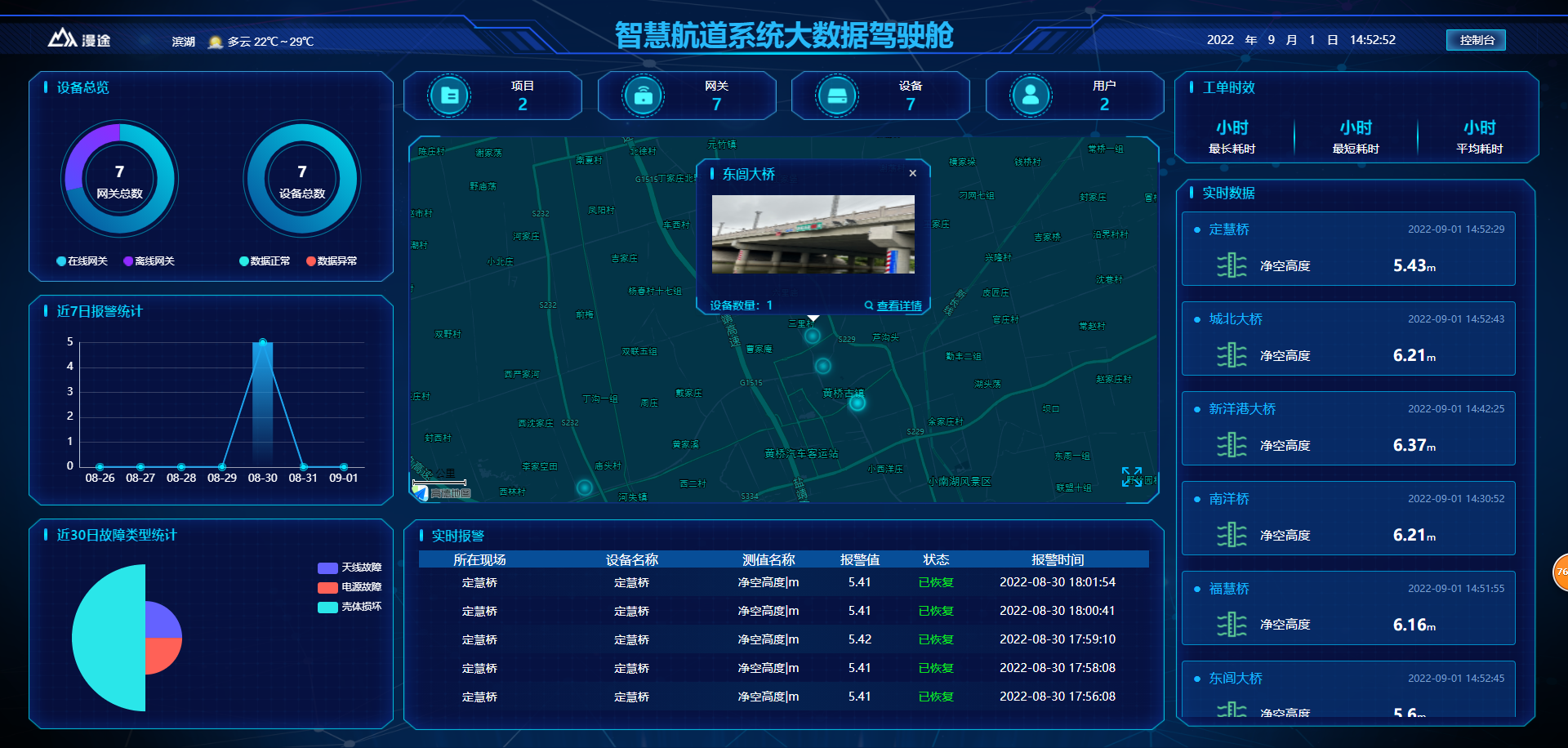

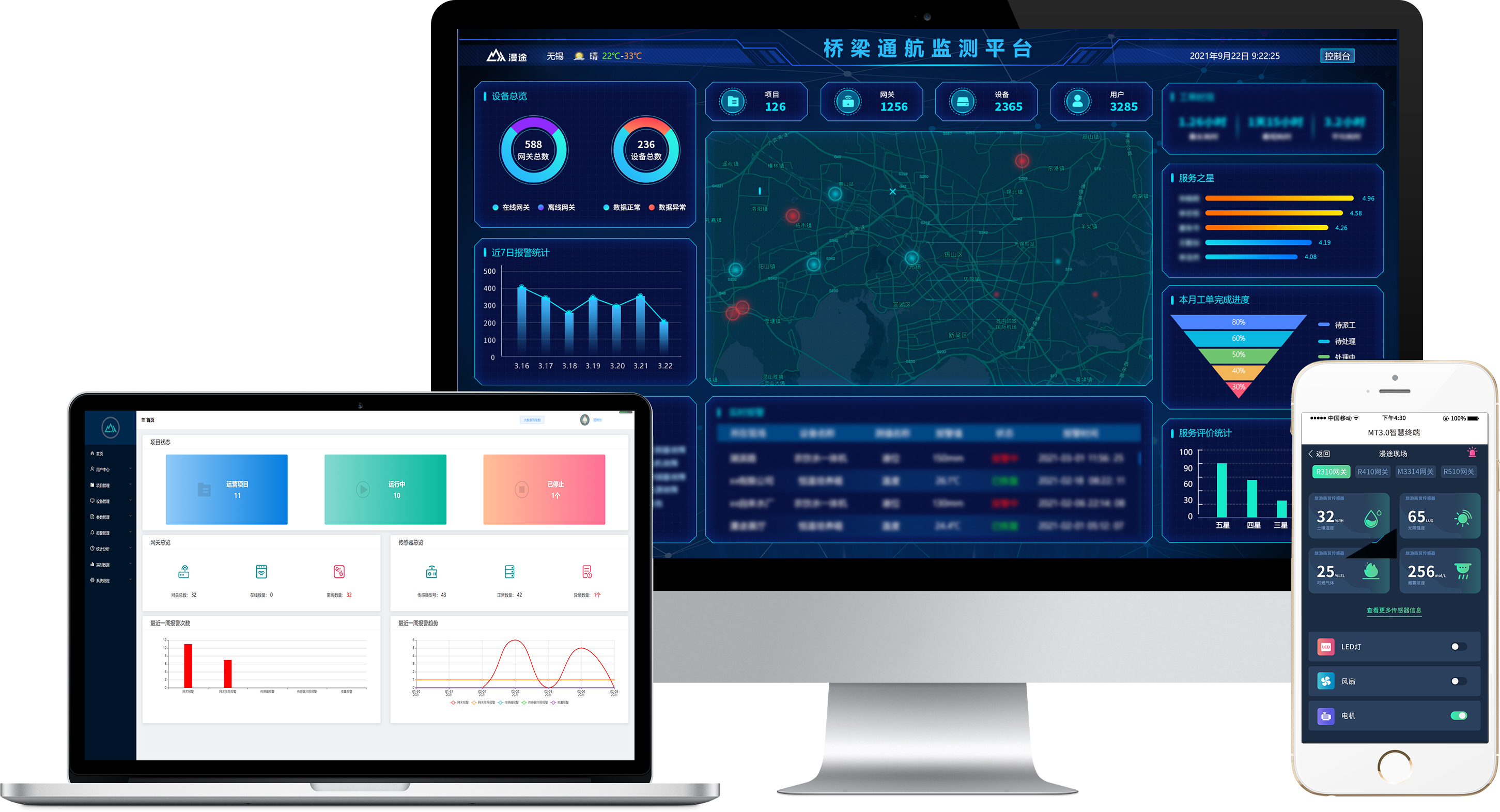

四、橋梁通航凈高度產品平臺
1.支持實時顯示通航凈高值、支持曲線分析凈高走勢，曲線圖表展示
2.支持GIS地圖顯示監測橋梁的地理位置信息及設備狀態信息
3.支持自定義報警閾值。超出閾值自動報警，并支持多級預警推送設置
4.系統支持對接江蘇省綜合執法系統、政府平臺、第三方公司平臺
5.支持微信端查看實時橋梁的凈高度值及立式凈高數據
6.支持橋梁凈高拆書指定范圍自動推送微信預警
五、應用案例與安裝場景
數百橋梁安裝案例，終端可靠穩定；支持OEM貼牌生產

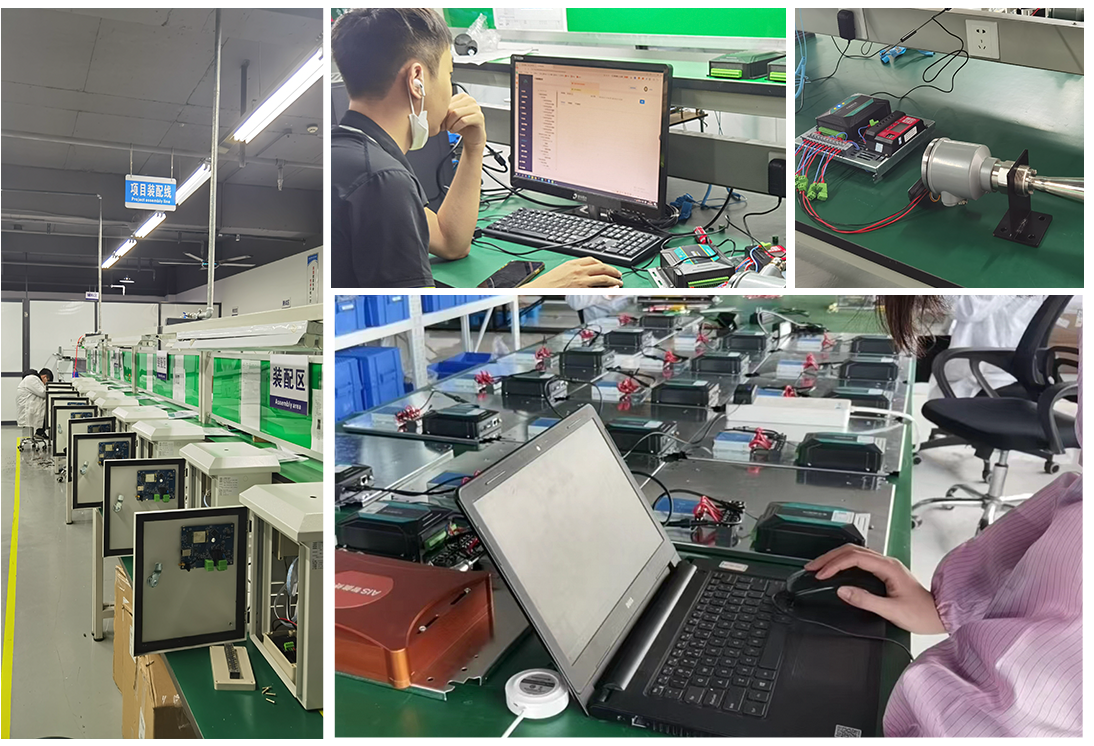

生產車間
↓↓↓↓↓↓

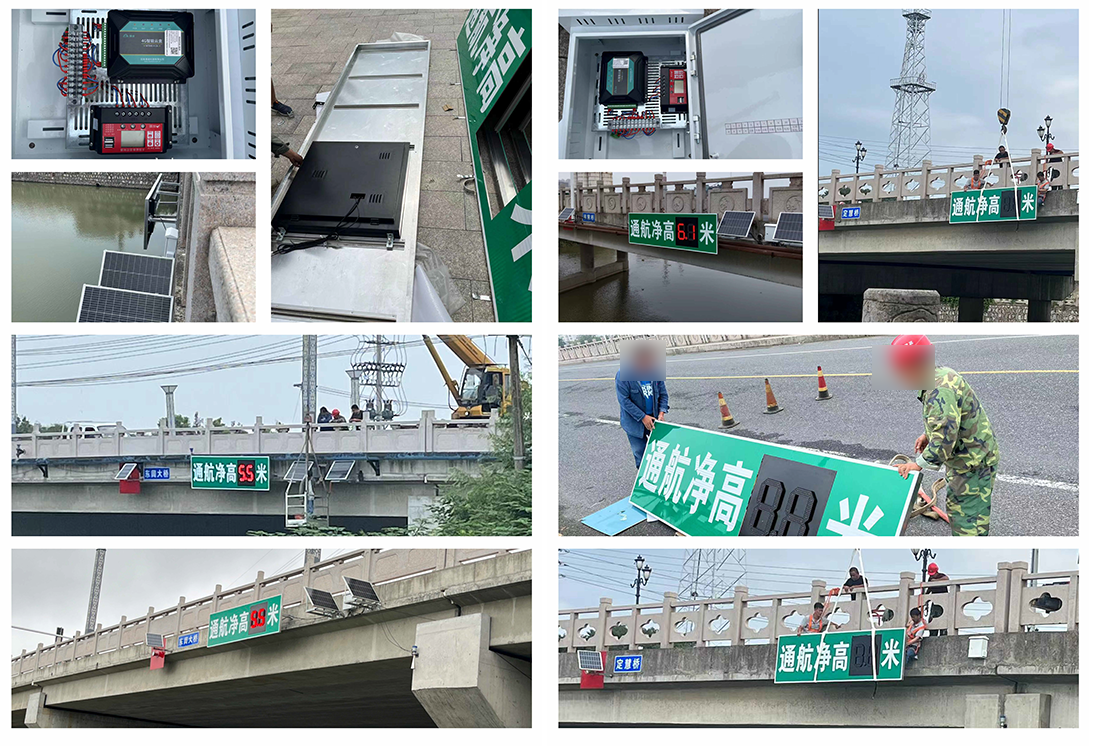

現場安裝
↓↓↓↓↓↓

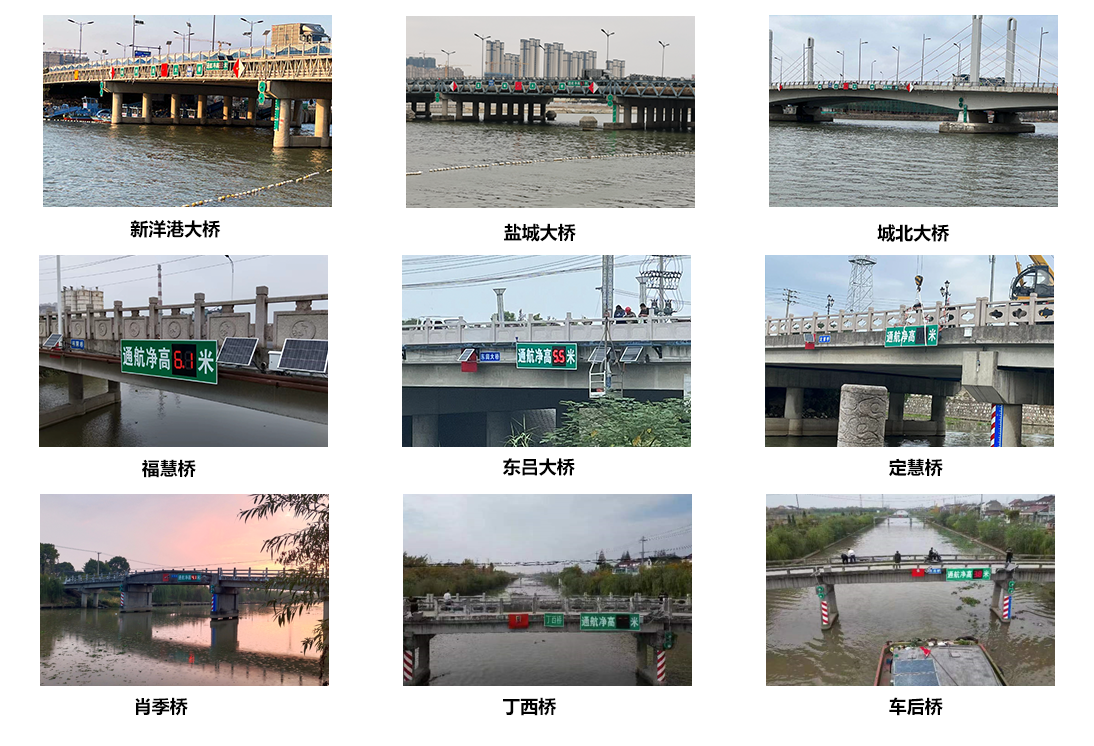

安裝案例
